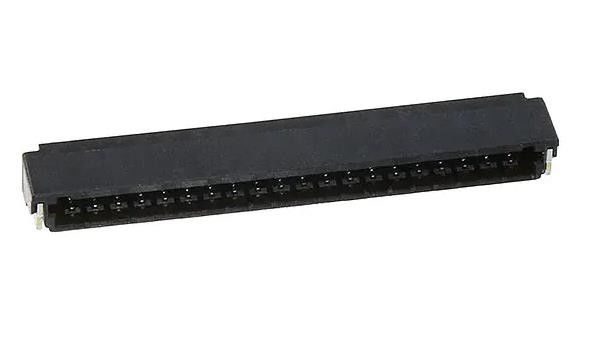

DF52-20S-0.8H ((21) 20 Connessione di presa di posizione 0,031" (0,80mm)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DF52-20S-0.8H(21) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di posizioni: | 20 | Passo - accoppiandosi: | 0,031" (0.80mm) |
|---|---|---|---|
| Numero di righe: | 1 | Termine: | Saldatura |
| Tipo di fissaggio: | Serratura del dente d'arresto | Finitura di contatto - accoppiamento: | TiN |
Descrizione di prodotto
DF52-20S-0.8H ((21) 20 Connessione di presa di posizione 0,031" (0,80mm)
Specificità di DF52-20S-0.8H(21)
| TIPO | Descrizione |
| Categoria | Connettori, interconnettori |
| Connettori rettangolari | |
| Testa, contenitore, presa femminile | |
| Mfr | Hirose Electric Co Ltd |
| Serie | DF52 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di connettore | Sottile |
| Tipo di contatto | Non di genere |
| Stile | Fabbricazione di apparecchiature per la trasmissione |
| Numero di posizioni | 20 |
| Numero di posizioni caricate | Tutti |
| Pitch - Accoppiamento | 0.031" (0,80mm) |
| Numero di righe | 1 |
| Distanza tra le righe - accoppiamento | - |
| Tipo di montaggio | Montaggio di superficie, angolo retto |
| Terminare | Saldatura |
| Tipo di fissaggio | Blocco di frenata |
| Finitura di contatto - accoppiamento | Altri prodotti |
| Spessore della finitura - accoppiamento | - |
| Colore isolante | Nero |
| Altezza dell'isolamento | 0.069" (1.75mm) |
| Lungozza di contatto - posta | - |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Indice di infiammabilità del materiale | UL94 V-0 |
| Contatto finale - Posta | Altri prodotti |
| Altezze di impilazione accoppiate | - |
| Protezione contro l'ingresso | - |
| Caratteristiche | Compatibile con i fili luminosi, ritenzione della saldatura |
| Corrente nominale (ampere) | 1.5A |
| Valore nominale della tensione | 100 V |
| Applicazioni | - |
| Materiale isolante | Poliammide (PA), nylon, privo di alogene |
| Forma del contatto | - |
| Materiale di contatto | Leghe di rame |
| Spessore della finitura di contatto | - |
| Numero del prodotto di base | DF52 |
Caratteristiche del DF52-20S-0.8H(21)
1. connettore di piccole dimensioni
0.8 mm di passo, 1,75 mm di altezza, 4,1 mm di profondità, adatto per applicazioni di piccole dimensioni.
2Struttura piccola ma robusta
L'alloggiamento è progettato con pareti spesse, pur rimanendo piccolo, e questo produce un connettore forte e robusto che resiste ai danni.
3Adatto per applicazioni ad alta corrente.
La corrente massima di 2,5A (usando filo AWG 2-pos 28) è ottenuta utilizzando un materiale altamente conduttivo e una forza di contatto appropriata.
4Il contatto a forma di scatola previene la deformazione.
Il contatto di crimp a forma di scatola previene la deformazione durante l'assemblaggio e contribuisce alla stabilità e alla robustezza complessive.
5- Controllo visivo assicura completamente accoppiato plug e ricevitore
L'alloggiamento è progettato con un lato aperto che consente un'ispezione visiva per assicurare che i connettori siano completamente accoppiati evitando la disconnessione accidentale. 6.Conformità del filo lucente (conforme alla norma IEC 60695-2-11)
7. senza alogeni
I livelli di cloro e di bromo sono inferiori ai valori standard di IEC 61249-2-21.
Br: inferiore a 900 ppm, Cl: inferiore a 900 ppm,
Br + Cl: inferiore a 1500 ppm.
Classificazioni ambientali e di esportazioneDF52-20S-0.8H(21)
| Attributo | Descrizione |
| Status RoHS | Compatibilità RoHS |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
