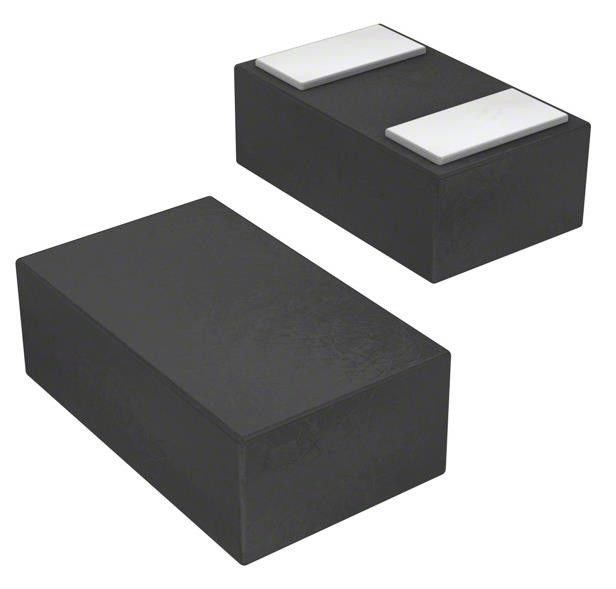

ESD7181MUT5G 35V (tipo) pinza 1A (8/20μs) Ipp Tvs Diode Surface Mount 2-X3DFN
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ESD7181MUT5G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Canali bidirezionali: | 1 | Tensione - Standoff inverso (tipico): | 18.5V (massimo) |
|---|---|---|---|
| Tensione - Guasto (Min): | 20.5V | Tensione - premere (massima) @ Ipp: | 35V (tipo) |
| Corrente - Impulso di picco (10/1000µs): | 1A (8/20µs) | Linea elettrica protezione: | - No, no. |
| Applicazioni: | Antenna di rf | Frequenza di capacità @: | 0.3pF @ 1MHz |
Descrizione di prodotto
ESD7181MUT5G 35V (tipo) pinza 1A (8/20μs) Ipp Tvs Diode Surface Mount 2-X3DFN
Specificità di ESD7181MUT5G
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Zener |
| Canali bidirezionali | 1 |
| Voltaggio - blocco inverso (tipo) | 18.5V (massimo) |
| Voltaggio - rottura (min) | 20.5V |
| Voltaggio - Chiusura (Max) @ Ipp | 35V (tipo) |
| Corrente - Impulso di picco (10/1000μs) | 1A (8/20μs) |
| Potenza - Pulso di picco | - |
| Protezione delle linee elettriche | - No, no. |
| Applicazioni | Antenna RF |
| Capacità @ Frequenza | 0.3pF @ 1MHz |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 0201 (0603 metrici) |
| Confezione del dispositivo del fornitore | 2-X3DFN (0,6x0,3) (0201) |
| Numero del prodotto di base | ESD7181 |
Caratteristiche del ESD7181MUT5G
• Capacità bassa 0,3 pF (tipico)
• bassa tensione di fissaggio
• Dimensioni del contorno del corpo piccolo: (0,62 x 0,32 mm) − 0201
• Altezza corporea bassa: 0,3 mm
• Tensione di funzionamento: ± 18,5 V
• Basse perdite < 1 nA (tipico)
• Basse perdite di inserimento
• Bassa resistenza dinamica: < 1
• Protezione ESD di livello 4 IEC61000-4-2
• Prefisso SZ per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q101 qualificato e in grado di eseguire PPAP
• Questi dispositivi sono privi di Pb−, di alogeni/BFR e sono conformi alla RoHS
Applicazioni di ESD7181MUT5G
• Protezione ESD del segnale RF
• Caricabatterie senza fili
• Radiofrequenza di commutazione, PA e protezione ESD con antenna
• Comunicazioni in campo vicino
Classificazioni ambientali e di esportazioneESD7181MUT5G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
