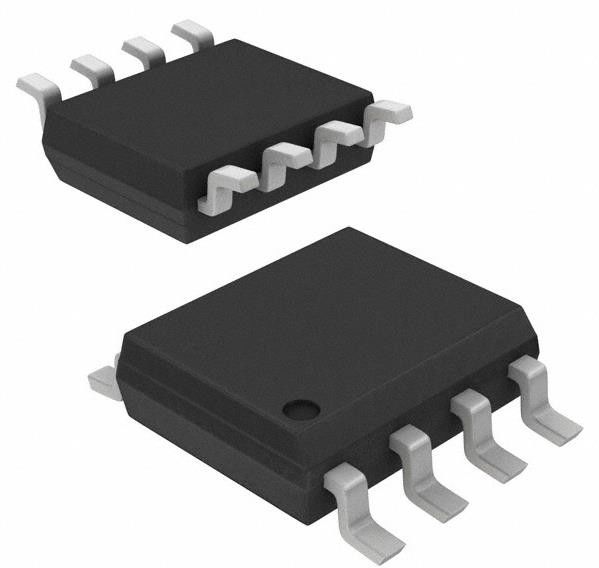

FDS3692 N-Channel 100 V 4.5A (Ta) 2.5W (Ta) Superficie montata 8-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | FDS3692 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di FET: | Canale N | Tecnologia: | MOSFET (ossido di metallo) |
|---|---|---|---|
| Voltaggio di scarico alla fonte (Vdss): | 100 V | Corrente - scarico continuo (Id) @ 25°C: | 4.5A (tum) |
| Tensione di azionamento (max Rds On, min Rds On): | 6V, 10V | Rds On (Max) @ Id, Vgs: | 60mOhm @ 4.5A, 10V |
| Vgs(th) (Max) @ Id: | 4V @ 250µA | Tassa del portone (Qg) (massimo) @ Vgs: | 15 nC @ 10 V |
Descrizione di prodotto
FDS3692 N-Channel 100 V 4.5A (Ta) 2.5W (Ta) Superficie montata 8-SOIC
Specificità di FDS3692
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | semi |
| Serie | PowerTrench® |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di FET | Canale N |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla sorgente (Vdss) | 100 V |
| Corrente - scarico continuo (Id) @ 25°C | 4.5A (Ta) |
| Tensione di azionamento (max Rds On, min Rds On) | 6V, 10V |
| Rds On (Max) @ Id, Vgs | 60 mOhm @ 4,5 A, 10 V |
| Vgs(th) (Max) @ Id | 4V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 15 nC @ 10 V |
| Vgs (Max) | ± 20V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 746 pF @ 25 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 2.5W (Ta) |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Numero del prodotto di base | FDS36 |
Caratteristiche del FDS3692
• rDS ((ON) = 50mΩ (tipo), VGS = 10V, ID = 4,5A
• Qg ((tot) = 11nC (tipo), VGS = 10V
• Basso costo per la fabbricazione
• Diodo del corpo a bassa resistenza al QRR
• Efficienza ottimizzata alle alte frequenze
• Capacità UIS (impulso singolo e impulso ripetitivo)
Applicazioni di FDS3692
• convertitori DC/DC e UPS offline
• Architetture di potenza distribuita e VRM
• Interruttore primario per sistemi 24V e 48V
• Rettificatore sincrono ad alta tensione
• Sistemi di iniezione diretta/diesel
• Controllo del carico di 42 V per autoveicoli
• Sistemi elettronici di valvola
Classificazioni ambientali e di esportazioneFDS3692
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
