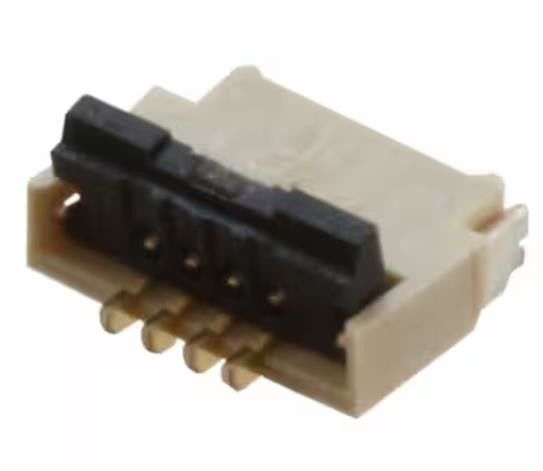

FH34S-4S-0.5SH(50) 4 Posizione FFC FPC Contatti del connettore, Top 0.020" Surface Mount
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | FH34S-4S-0.5SH(50) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di connettore/contatto: | Contatti, Top. | Numero di posizioni: | 4 |
|---|---|---|---|
| Pistola: | 0,020" (0.50mm) | Termine: | Saldatura |
| Altezza sopra il bordo: | 0.039" (1.00mm) | Caratteristica di blocco: | Blocco rotativo, blocco posteriore |
| Materiale di contatto: | Fosforo bronzo | Contatto Finito: | D'oro |
Descrizione di prodotto
FH34S-4S-0.5SH(50) 4 Posizione FFC FPC Contatti del connettore, Top 0.020" Surface Mount
Specificità di FH34S-4S-0.5SH(50)
| TIPO | Descrizione |
| Categoria | Connettori, interconnettori |
| FFC, FPC (flat flexible) connettori | |
| FFC, FPC (Flat Flexible) assemblaggi di connettori | |
| Mfr | Hirose Electric Co Ltd |
| Serie | FH34S |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo Flat Flex | FFC, FPC |
| Tipo di montaggio | Montaggio di superficie, angolo retto |
| Tipo di connettore/contatto | Contatti, Top. |
| Numero di posizioni | 4 |
| Pistola | 0.020" (0.50mm) |
| Terminare | Saldatura |
| FFC, FCB Spessore | 0.30 mm |
| Altezza sopra la tavola | 0.039" (1.00mm) |
| Caratteristica di blocco | Blocco rotativo, blocco posteriore |
| Tipo di estremità del cavo | Coniche |
| Materiale di contatto | Fosforo bronzo |
| Contatto Finito | D'oro |
| Materiale per le abitazioni | Polymero a cristalli liquidi (LCP) |
| Materiale dell'attuatore | Poliammide (PA), nylon |
| Caratteristiche | Forza di inserimento zero (ZIF) |
| Valore nominale della tensione | 50 V |
| Temperatura di funzionamento | -55°C ~ 85°C |
| Indice di infiammabilità del materiale | UL94 V-0 |
| Corrente nominale (ampere) | 0.5A |
| Spessore della finitura di contatto | - |
| Colore dell'alloggiamento | Bianco |
| Colore dell'attuatore | Nero |
| Cicli di accoppiamento | 20 |
Caratteristiche del ESR10EZPF2200
1- Di basso profilo.
Con 1,0 mm sopra la scheda e una larghezza di 3,8 mm, i connettori sono utilizzati in applicazioni di risparmio di spazio.
2. Aumento della ritenzione di FPC/FFC
Rispetto ai connettori di costruzione simili esistenti:
* In direzione orizzontale: circa 2,6 volte
* In direzione verticale: circa 2 volte
3. Unico attuatore rotante Back-Flip
L'attuatore rotante si apre dalla parte posteriore del connettore, garantendo un'affidabile connessione elettrica e meccanica.
4. Facile inserimento FPC e connessione elettrica affidabile
L'attuatore Flip Lock provato consente un facile inserimento di FPC e fornisce una sensazione tattile quando è completamente chiuso, confermando una connessione elettrica e meccanica completa.
Applicazioni di ESR10EZPF2200
◆Manipolazione prima del montaggio sul PCB
Non è raccomandato l'inserimento del FPC/FFC o il funzionamento dell'attuatore prima del montaggio sul PCB.
◆Pagina di curvatura della scheda del PC
Minimizza il più possibile la curvatura, i connettori sono dritti entro 0,1 mm.Assicurarsi che la piattazza della zona di montaggio può accettare i terminali del connettore senza causare alcun guasto delle giunture di saldatura.
◆Forze sulla tavola
◆Quando si frena la grande scheda PC su singole schede, si deve fare attenzione a non danneggiare i connettori installati.
◆Quando si attaccano le tavole o altri componenti con le viti
assicurarsi che eventuali sollecitazioni non causino deviazioni della scheda che colpiscano le aree di montaggio del connettore.
Classificazioni ambientali e di esportazioneFH34S-4S-0.5SH(50)
| Attributo | Descrizione |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4051 |
