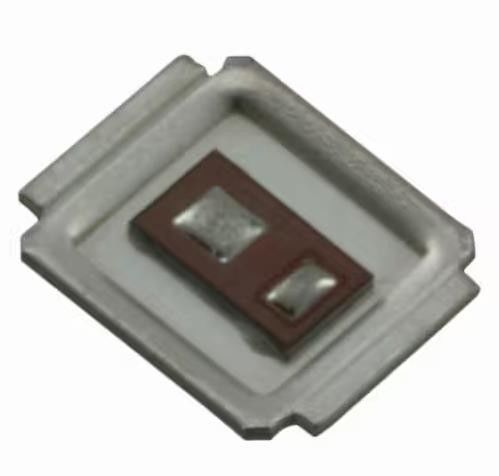

IRF6713STRPBF N-Channel 25 V 22A (Ta), 95A (Tc) 2,2W (Ta), 42W (Tc)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | IRF6713STRPBF |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tecnologia: | MOSFET (ossido di metallo) | Rds On (Max) @ Id, Vgs: | 3mOhm @ 22A, 10V |
|---|---|---|---|
| Voltaggio di scarico alla fonte (Vdss): | 25 V | Corrente - scarico continuo (Id) @ 25°C: | 22A (Ta), 95A (Tc) |
| Tensione di azionamento (max Rds On, min Rds On): | 4.5V, 10V | Tassa del portone (Qg) (massimo) @ Vgs: | 32 nC @ 4,5 V |
| Vgs(th) (Max) @ Id: | 2.4V @ 50μA | Capacità introdotta (Ciss) (massimo) @ Vds: | 2880 pF @ 13 V |
Descrizione di prodotto
IRF6713STRPBF N-Channel 25 V 22A (Ta), 95A (Tc) 2,2W (Ta), 42W (Tc)
Specificità diIRF6713STRPBF
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | Infineon Technologies |
| Serie | HEXFET® |
| Pacco | Nastro e bobina (TR) |
| Tipo di FET | Canale N |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla sorgente (Vdss) | 25 V |
| Corrente - scarico continuo (Id) @ 25°C | 22A (Ta), 95A (Tc) |
| Tensione di azionamento (max Rds On, min Rds On) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 22A, 10V |
| Vgs(th) (Max) @ Id | 2.4V @ 50μA |
| Carica della porta (Qg) (Max) @ Vgs | 32 nC @ 4,5 V |
| Vgs (Max) | ± 20V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 2880 pF @ 13 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 2.2W (Ta), 42W (Tc) |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | DIRECTFETTM SQ |
| Confezione / Cassa | DirectFETTM Isometrica SQ |
Caratteristiche delIRF6713STRPBF
Compatibile con la RoHS e privo di piombo e bromuro
Profillo basso (< 0,7 mm)
Compattibile con raffreddamento a doppio lato
Induttanza del pacchetto ultra bassa
Ottimizzato per la commutazione ad alta frequenza
Ideale per i convertitori CPU Core DC-DC
Ottimizzato sia per Sync.FET che per alcune applicazioni Control FET
Basse perdite di conduzione e di commutazione
Compatibile con le tecniche di montaggio superficiale esistenti
100% di Rg testato
Descrizioni diIRF6713STRPBF
The IRF6713SPbF combines the latest HEXFET® Power MOSFET Silicon technology with the advanced DirectFETTM packaging to achieve the lowest on-state resistance in a package that has the footprint of a MICRO-8 and only 0Profillo di 0,7 mm. Il pacchetto DirectFET è compatibile con le geometrie di layout esistenti utilizzate nelle applicazioni di alimentazione, nelle apparecchiature di assemblaggio PCB e nelle tecniche di saldatura a vapore, a infrarossi o a convezione,quando viene seguita la nota di domanda AN-1035 per quanto riguarda i metodi e i processi di fabbricazioneIl pacchetto DirectFET consente un raffreddamento a doppio lato per massimizzare il trasferimento termico nei sistemi di alimentazione, migliorando l'80% la precedente migliore resistenza termica.
Classificazioni ambientali e di esportazioneIRF6713STRPBF
| Attributo | Descrizione |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
