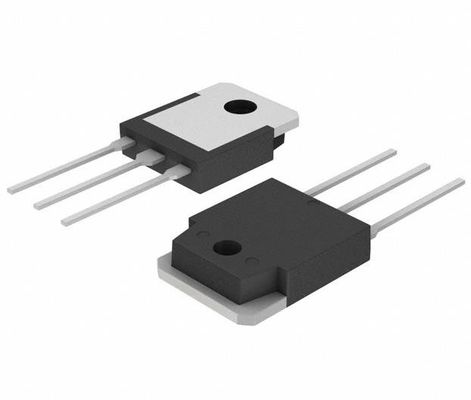

IRFP150A N-canale 100 V 43A (Tc) 193W (Tc) attraverso foro TO-3PN
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | IRFP150A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di FET: | Canale N | Rds On (Max) @ Id, Vgs: | 40 mOhm @ 21,5A, 10V |
|---|---|---|---|
| Voltaggio di scarico alla fonte (Vdss): | 100 V | Corrente - scarico continuo (Id) @ 25°C: | 43A (TC) |
| Tensione di azionamento (max Rds On, min Rds On): | 10V | Vgs(th) (Max) @ Id: | 4V @ 250µA |
| Tassa del portone (Qg) (massimo) @ Vgs: | 97 nC @ 10 V | Vgs (Max): | ± 20V |
Descrizione di prodotto
IRF6713STRPBF N-Channel 25 V 22A (Ta), 95A (Tc) 2,2W (Ta), 42W (Tc)
Specificità diIRFP150A
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | semi |
| Serie | - |
| Pacco | Tubo |
| Tipo di FET | Canale N |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla sorgente (Vdss) | 100 V |
| Corrente - scarico continuo (Id) @ 25°C | 43A (Tc) |
| Tensione di azionamento (max Rds On, min Rds On) | 10V |
| Rds On (Max) @ Id, Vgs | 40 mOhm @ 21,5A, 10V |
| Vgs(th) (Max) @ Id | 4V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 97 nC @ 10 V |
| Vgs (Max) | ± 20V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 2270 pF @ 25 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 193W (Tc) |
| Temperatura di funzionamento | -55°C ~ 175°C (TJ) |
| Tipo di montaggio | Attraverso il buco |
| Confezione del dispositivo del fornitore | TO-3PN |
| Confezione / Cassa | TO-3P-3, SC-65-3 |
| Numero del prodotto di base | IRFP150 |
Caratteristiche dell'IRFP150A
* Tecnologia Avalanche Rugged
* Tecnologia dell'ossido di porta robusta
* Capacità di ingresso inferiore
* Improved Gate Charge
* Area di funzionamento sicura estesa
* 175 Temperatura di funzionamento
* Corrente di perdita inferiore: 10 A (max.) @ VDS = 100V
* RDS inferiore (ON): 0,032 (Typ.)
Descrizioni dell'IRFP150A
Questa scheda contiene le specifiche di progettazione per lo sviluppo del prodotto.
Classificazioni ambientali e di esportazioneIRFP150A
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | Non applicabile |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
