ISL6341AIRZ-T Buck Regulator Positive Output Step Down DC Controller IC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ISL6341AIRZ-T |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Conduttore del transistor | Funzione: | Passo verso il basso |
|---|---|---|---|
| Configurazione di uscita: | Risultato positivo | Numero di uscite: | 1 |
| Fasi di uscita: | 1 | Frequenza - Cambiamento: | 600kHz |
| Duty cycle (massimo): | 75% | Rettificatore sincrono: | - Sì, sì. |
Descrizione di prodotto
ISL6341AIRZ-T Buck Regulator Positive Output Step Down DC Controller IC
Specificità diISL6341AIRZ-T
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Controller di commutazione DC | |
| Mfr | Renesas Electronics America Inc. |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Tipo di uscita | Conduttore del transistor |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Numero di uscite | 1 |
| Fasi di produzione | 1 |
| Voltaggio - alimentazione (Vcc/Vdd) | 4.5V ~ 14.4V |
| Frequenza - Cambiamento | 600 kHz |
| Ciclo di lavoro (massimo) | 75% |
| Rettificatore sincrono | - Sì, sì. |
| Sincronizzazione dell' orologio | - No, no. |
| Interfacce seriali | - |
| Caratteristiche di controllo | Abilitazione, controllo di fase, potenza buona, potenza sul reset |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |

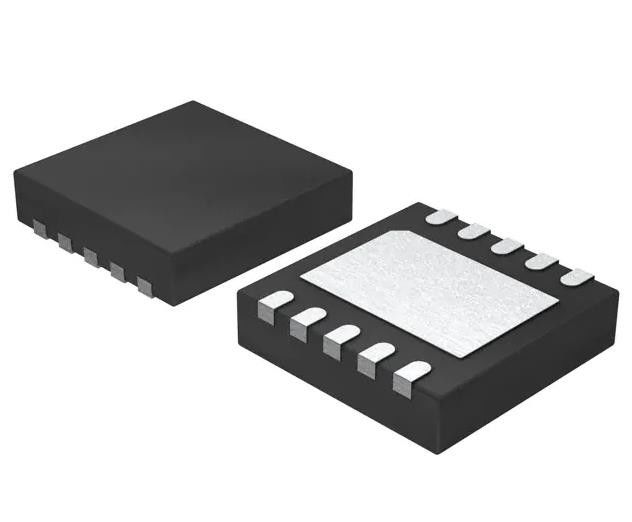

| Confezione / Cassa | 10-WFDFN Pad esposto |
| Confezione del dispositivo del fornitore | 10-TDFN-EP (3x3) |
| Numero del prodotto di base | ISL6341 |
Caratteristiche delISL6341AIRZ-T
• Funziona da +4,5V a 14,4V (per Bias)
- Intervallo di ingresso VIN da 1,5 a 12 V (fino a 20 V è possibile con limitazioni; vedere Considerazioni sulla tensione di ingresso a pagina 12)
- da 0,8 V a ~VIN (ciclo di servizio limitato)
- driver di gate integrati; LGATE utilizza VCC (5V a 12V); UGATE utilizza un diodo di avvio esterno (5V a 12V)
- 0,8 V di riferimento interno; tolleranza ± 0,8%
• Semplice progetto di controllo a singolo ciclo
- Modulatore tradizionale a doppio bordo
- Controllo PWM in modalità tensione
- Guida i MOSFET di canale N.
• Risposta rapida e transitoria
- Amplificatore di errore ad alta larghezza di banda
- da 0% a 85% di ciclo di lavoro massimo per ISL6341, ISL6341C
- da 0% a 75% del ciclo di lavoro massimo per ISL6341A, ISL6341B
• Protezione contro le perdite di corrente in eccesso programmabile
- Utilizza i MOSFET inferiori rDS ((ON)
- Modalità di chiusura (ISL6341, ISL6341B)
- Modalità di ripetizione infinita (Hiccup) (ISL6341A)
- Modalità di ripetizione infinita (Hiccup); senza UVP (ISL6341C)
• Monitoraggio della tensione di uscita
- Spegni sotto e sopra tensione
- Buona produzione
• Convertitore di piccole dimensioni in 10 Ld 3x3 DFN sottili
- Oscillatore fisso a 300 kHz (ISL6341, ISL6341C)
- Oscillatore fisso a 600 kHz (ISL6341A, ISL6341B)
- Inizio morbido interno fisso, capace di un carico pre-biased
- Funzione di attivazione/spena sul pin COMP/EN
• Libero di Pb (conforme alla RoHS)
Descrizioni diISL6341AIRZ-T
• Modem via cavo, set-top box e modem DSL
• forniture di energia industriale; forniture di uso generale
• regolatori di corrente continua/DC a ingresso 5V o 12V
• Fonti di alimentazione distribuite a bassa tensione; punto di carico
Classificazioni ambientali e di esportazioneISL6341AIRZ-T
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
