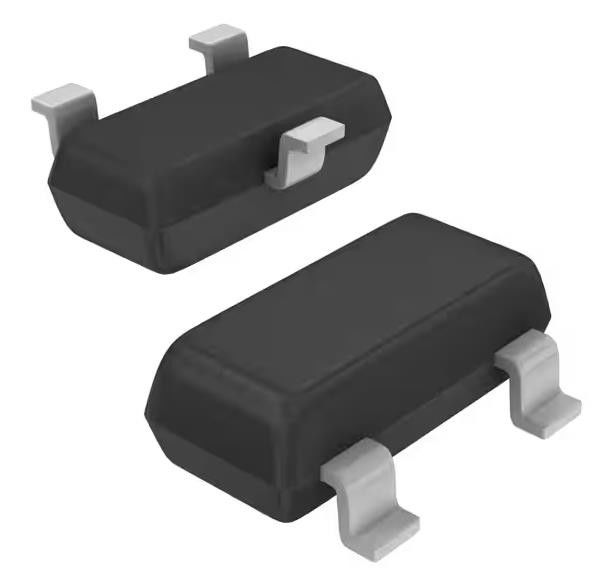

MMBZ15VDLT3G 21,2V Morsetto 1,9A Ipp Tvs Diodo A montaggio superficiale SOT-23-3 (TO-236)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MMBZ15VDLT3G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo: | Zener | Canali unidirezionali: | 2 |
|---|---|---|---|
| Tensione - Standoff inverso (tipico): | 12.8V | Tensione - Guasto (Min): | 14.3V |
| Tensione - premere (massima) @ Ipp: | 21.2V | Corrente - Impulso di picco (10/1000µs): | 1.9A |
| Potenza - Pulso di picco: | 40 W | Temperatura di funzionamento: | -55°C ~ 150°C (TJ) |
Descrizione di prodotto
MMBZ15VDLT3G 21.2V Clamp 1.9A Ipp Tvs Diode Surface Mount SOT-23-3 (TO-236)
Specificità di MMBZ15VDLT3G
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Zener |
| Canali unidirezionali | 2 |
| Voltaggio - blocco inverso (tipo) | 12.8V |
| Voltaggio - rottura (min) | 14.3V |
| Voltaggio - Chiusura (Max) @ Ipp | 21.2V |
| Corrente - Impulso di picco (10/1000μs) | 1.9A |
| Potenza - Pulso di picco | 40 W |
| Protezione delle linee elettriche | - No, no. |
| Applicazioni | Scopo generale |
| Capacità @ Frequenza | - |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Confezione del dispositivo del fornitore | SOT-23-3 (TO-236) |
| Numero del prodotto di base | MMBZ15 |
Caratteristiche del MMBZ15VDLT3G
• Il pacchetto SOT-23 consente due configurazioni unidirezionali separate o una configurazione bidirezionale singola
• Intervallo di tensione di rottura standard di Zener − 15 V, 27 V, 39 V
• Potenza di picco − 40 W @ 1,0 ms (Bidirezionale), per Figura 5
• Classificazione ESD di classe 3B (superiore a 16 kV) per modello del corpo umano
• Classificazione ESD di IEC61000-4-2 Livello 4, ±30 kV Scarica di contatto
• Basse perdite < 100 nA
• Indice di infiammabilità: UL 94 V−O
• Prefisso SZ per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q101 qualificato e in grado di eseguire PPAP
• Sono dispositivi privi di Pb
Descrizioni di MMBZ15VDLT3G
Questi due diodi monolitici di silicio sono progettati per applicazioni che richiedono una capacità di protezione e sono destinati ad essere utilizzati in apparecchiature sensibili alla tensione ed ESD come computer, stampanti,macchine da lavoroIl loro progetto di catodo comune a doppia giunzione protegge due linee separate utilizzando un solo pacchetto.Questi dispositivi sono ideali per le situazioni in cui lo spazio della tavola è in primo piano.
Classificazioni ambientali e di esportazioneMMBZ15VDLT3G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
