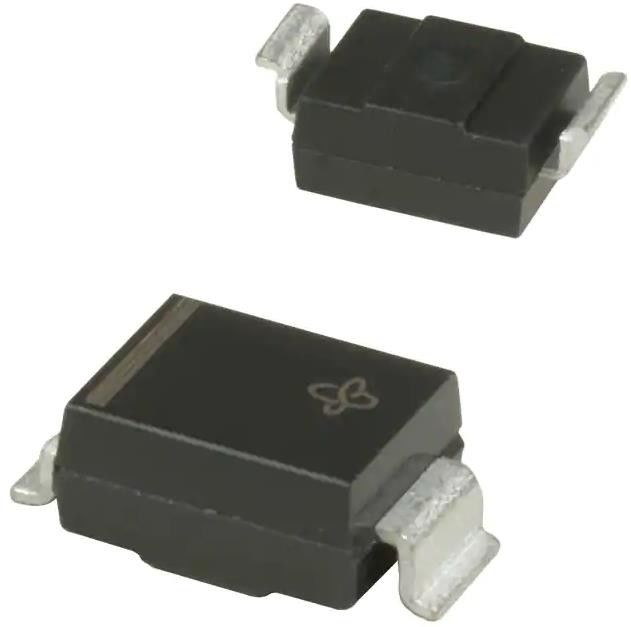

SMBG18CA-E3/52 29,2 V Morsetto 20,5 A Ipp Tvs Diodo A montaggio superficiale SMBG (DO-215AA)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SMBG18CA-E3/52 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Canali bidirezionali: | 1 | Tensione - Standoff inverso (tipico): | 18V |
|---|---|---|---|
| Tensione - Guasto (Min): | 20V | Tensione - premere (massima) @ Ipp: | 29.2V |
| Corrente - Impulso di picco (10/1000µs): | 20.5A | Potenza - Pulso di picco: | 600 W |
| Linea elettrica protezione: | - No | Temperatura di funzionamento: | -55°C ~ 150°C (TJ) |
Descrizione di prodotto
SMBG18CA-E3/52 29.2V Clamp 20.5A Ipp Tvs Diode Surface Mount SMBG (DO-215AA)
Specificità di SMBG18CA-E3/52
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | Vishay General Semiconductor - Divisione diodi |
| Serie | TransZorb® |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Zener |
| Canali bidirezionali | 1 |
| Voltaggio - blocco inverso (tipo) | 18V |
| Voltaggio - rottura (min) | 20V |
| Voltaggio - Chiusura (Max) @ Ipp | 29.2V |
| Corrente - Impulso di picco (10/1000μs) | 20.5A |
| Potenza - Pulso di picco | 600 W |
| Protezione delle linee elettriche | - No, no. |
| Applicazioni | Scopo generale |
| Capacità @ Frequenza | - |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | DO-215AA, SMB Gull Wing |
| Confezione del dispositivo del fornitore | SMBG (DO-215AA) |
| Numero del prodotto di base | SMBG18 |
Caratteristiche del SMBG18CA-E3/52
• pacchetto a basso profilo
• Ideale per il collocamento automatico
• Connessione a chip passivata in vetro
• Disponibile in unidirezionale e bidirezionale
• Potenza di impulso di picco di 600 W con una forma d'onda di 10/1000 μs, frequenza di ripetizione (ciclo di lavoro): 0,01 %
• Eccellente capacità di fissaggio
• Tempo di risposta molto rapido
• Bassa resistenza alle sollecitazioni
• Risponde al livello MSL 1, per J-STD-020, LF massimo di 260 °C
• AEC-Q101 qualificato
Applicazioni di SMBG18CA-E3/52
Utilizzo nella protezione dell'elettronica sensibile contro i transienti di tensione indotti da commutazione di carico induttivo e illuminazione su IC, MOSFET, linee di segnale di unità di sensori per consumatori, computer, industriali,autocarro, e le telecomunicazioni.
Classificazioni ambientali e di esportazioneSMBG18CA-E3/52
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
