Isolatore di ISO7041DBQR SPI Digital con 3000Vrms 4 il Manica 2Mbps
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | ISO7041DBQR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tensione - isolamento: | 5700Vrms | Immunità transitoria di modo comune (min): | 2.25V ~ 5.5V |
|---|---|---|---|
| Tempo di aumento/caduta (tipo): | 18ns, 20ns | Corrente - uscita alta, basso: | 1.5A, 3.4A |
| Corrente - uscita di punta: | 2.7A, 5.5A | Tensione - rifornimento dell'uscita: | 15V ~ 30V |
| Evidenziare: | Isolatore di ISO7041DBQR SPI Digital,isolatore di 3000Vrms SPI Digital,Manica di ISO7041DBQR 4 |
||
Descrizione di prodotto

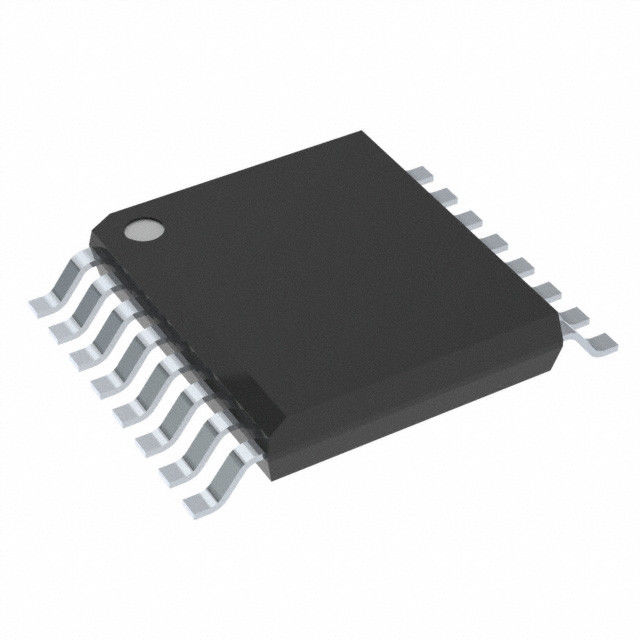

Isolatore ISO7041DBQR di SPI Digital con 3000Vrms 4 il Manica 2Mbps 50kV/ΜS CMTI 16-SSOP
Caratteristiche di ISO7041DBQR
– μA 3,5 per corrente tranquillo del canale (3,3 V)
– μA 15 per canale a 100 kilobits (3,3 V)
– μA 116 per canale a 1 Mbps (3,3 V)
• Barriera robusta di isolamento
– >100-year ha proiettato la vita
– Valutazione di isolamento di 3000 VRMS
– ±100 kV/μs CMTI tipico
• Ampia gamma del rifornimento: 1,71 V - 1,89 V e 2,25 V a
5,5 V
• Ampia gamma di temperature:
– 1,71 V - 1,89 V: – 55°C a +105°C
– 2,25 V - 5,5 V: – 55°C a +125°C
• Piccolo 16-QSOP pacchetto (16-DBQ)
• Segnalazione del tasso: Fino a 4 Mbps
• Livello dell'uscita di difetto (ISO7041) e minimo
Opzioni (ISO7041F)
• Compatibilità elettromagnetica robusta (contabilità elettromagnetica)
– ESD a livello di sistema, EFT ed immunità dell'impulso
– scarico del contatto di IEC 61000-4-2 di ±8 chilovolt
protezione attraverso la barriera di isolamento
– Emissioni molto basse
• Certificazioni relative alla sicurezza:
– Programma di riconoscimento della componente dell'UL 1577
– VDE DI BACCANO V 0884-11
– CQC, TUV e CSA
– IECEx (IEC 60079-0 & IEC 60079-11) e
ATEX (EN 60079-0 & EN 60079-11)
– μA 3,5 per corrente tranquillo del canale (3,3 V)
– μA 15 per canale a 100 kilobits (3,3 V)
– μA 116 per canale a 1 Mbps (3,3 V)
• Barriera robusta di isolamento
– >100-year ha proiettato la vita
– Valutazione di isolamento di 3000 VRMS
– ±100 kV/μs CMTI tipico
• Ampia gamma del rifornimento: 1,71 V - 1,89 V e 2,25 V a
5,5 V
• Ampia gamma di temperature:
– 1,71 V - 1,89 V: – 55°C a +105°C
– 2,25 V - 5,5 V: – 55°C a +125°C
• Piccolo 16-QSOP pacchetto (16-DBQ)
• Segnalazione del tasso: Fino a 4 Mbps
• Livello dell'uscita di difetto (ISO7041) e minimo
Opzioni (ISO7041F)
• Compatibilità elettromagnetica robusta (contabilità elettromagnetica)
– ESD a livello di sistema, EFT ed immunità dell'impulso
– scarico del contatto di IEC 61000-4-2 di ±8 chilovolt
protezione attraverso la barriera di isolamento
– Emissioni molto basse
• Certificazioni relative alla sicurezza:
– Programma di riconoscimento della componente dell'UL 1577
– VDE DI BACCANO V 0884-11
– CQC, TUV e CSA
– IECEx (IEC 60079-0 & IEC 60079-11) e
ATEX (EN 60079-0 & EN 60079-11)
Attributi di prodotto di ISO7041DBQR
|
TIPO
|
DESCRIZIONE
|
|---|---|
|
Categoria
|
Isolatori
Isolatori di Digital
|
|
Mfr
|
Texas Instruments
|
|
Serie
|
-
|
| Pacchetto | |
|
Stato del prodotto
|
Attivo
|
|
Tecnologia
|
Accoppiamento capacitivo
|
|
Tipo
|
SPI
|
|
Potere isolato
|
Nessun
|
|
Numero dei canali
|
4
|
|
Input - lato 1/Side 2
|
3/1
|
|
Tipo di Manica
|
Unidirezionale
|
|
Tensione - isolamento
|
3000Vrms
|
|
Immunità transitoria di modo comune (min)
|
50kV/µs
|
|
Tasso di dati
|
2Mbps
|
|
TpLH/tpHL di ritardo di propagazione (massimo)
|
165ns, 165ns
|
|
Distorsione di larghezza di impulso (massima)
|
10ns
|
|
Tempo di aumento/caduta (tipo)
|
5ns, 5ns (massimi)
|
|
Tensione - rifornimento
|
1.71V ~ 1.89V, 2.25V ~ 5.5V
|
|
Temperatura di funzionamento
|
-55°C ~ 125°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
16-SSOP (0,154", larghezza di 3.90mm)
|
|
Pacchetto del dispositivo del fornitore
|
16-SSOP
|
|
Numero del prodotto di base
|
ISO7041
|
Classificazioni dell'esportazione & ambientali
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
