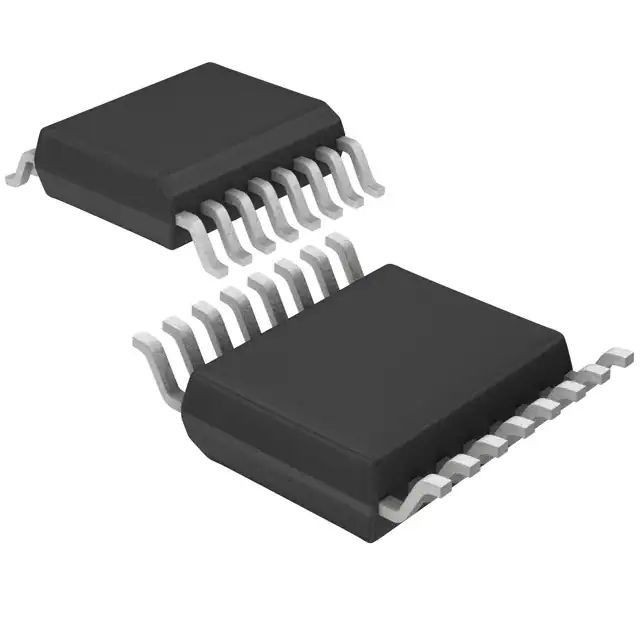

Isolatore di Digital di Manica del quadrato del chip 2500Vrms 50Mbps del circuito integrato di ISO7140FCCDBQR
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | ISO7140FCCDBQR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tecnologia: | Accoppiamento capacitivo | Potere isolato: | Nessun |
|---|---|---|---|
| Input - lato 1/Side 2: | 4/0 | Tensione - isolamento: | 2500Vrms |
| Tasso di dati: | 50Mbps | Tempo di aumento/caduta (tipo): | 2ns, 2ns |
| Evidenziare: | chip del circuito integrato 50Mbps,2500Vrms ISO7140FCCDBQR,isolatore di Digital di Manica del quadrato 50Mbps |
||
Descrizione di prodotto
Manica per tutti gli usi 50Mbps 25kV/µs CMTI 16-SSOP (0,154", larghezza dell'isolatore 2500Vrms 4 di Digital di 3.90mm)
Caratteristiche di ISO7140FCCDBQR
Tasso di segnalazione massimo: 50 Mbps (con isolamento galvanico 5-V fino a 2500 VRMS per 1 minuto per rifornimenti)
Progettazione robusta con il filtro anti-interferenze integrato
Opzione bassa dell'uscita di difetto (suffisso F)
Basso consumo energetico, ICC tipico per Manica (con i rifornimenti 3.3-V)
Ritardo di propagazione basso: 23 NS tipici (rifornimenti 3.3-V)
Ampia gamma di temperature: – 40°C a 125°C
Lunga vita con la barriera di isolamento SiO2
Sicurezza ed approvazioni regolarici
Applicazioni di ISO7140FCCDBQR
• Isolamento per tutti gli usi
– Fieldbus industriale
– Profibus
– Modbus™
– Canali omnibus di dati di DeviceNet
– RS-232, RS-485
– Interfaccia periferica di serie
|
TIPO
|
DESCRIZIONE
|
|---|---|
|
Categoria
|
Isolatori
Isolatori di Digital
|
|
Mfr
|
Texas Instruments
|
|
Serie
|
-
|
|
Stato del prodotto
|
Attivo
|
|
Tecnologia
|
Accoppiamento capacitivo
|
|
Tipo
|
Uso generale
|
|
Potere isolato
|
Nessun
|
|
Numero dei canali
|
4
|
|
Input - lato 1/Side 2
|
4/0
|
|
Tipo di Manica
|
Unidirezionale
|
|
Tensione - isolamento
|
2500Vrms
|
|
Immunità transitoria di modo comune (min)
|
25kV/µs
|
|
Tasso di dati
|
50Mbps
|
|
TpLH/tpHL di ritardo di propagazione (massimo)
|
35ns, 35ns
|
|
Distorsione di larghezza di impulso (massima)
|
3ns
|
|
Tempo di aumento/caduta (tipo)
|
2ns, 2ns
|
|
Tensione - rifornimento
|
2.7V ~ 5.5V
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
16-SSOP (0,154", larghezza di 3.90mm)
|
|
Pacchetto del dispositivo del fornitore
|
16-SSOP
|
|
Numero del prodotto di base
|
ISO7140
|
