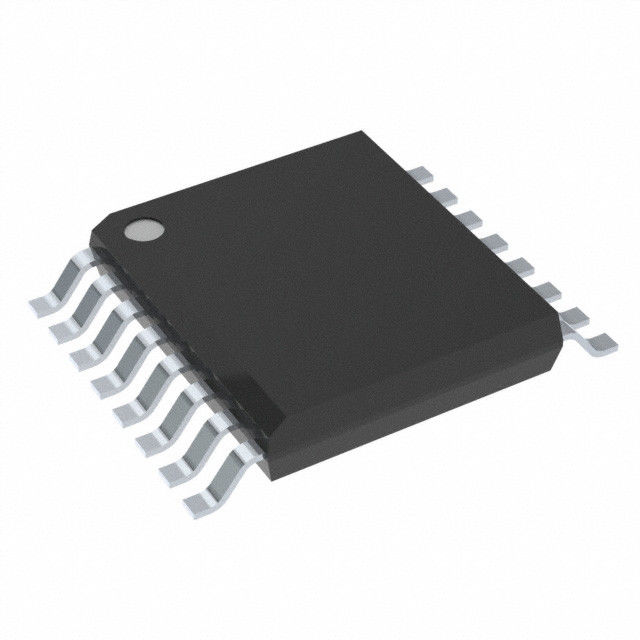

Manica per tutti gli usi dell'isolatore 100Mbps 3000Vrms 6 di ISO7762FDBQR Digital
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | ISO7762FDBQR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero dei canali: | 6 | Potere isolato: | Nessun |
|---|---|---|---|
| Tensione - isolamento: | 3000Vrms | Tasso di dati: | 100Mbps |
| Tempo di aumento/caduta (tipo): | 1.1ns, 1.4ns | Tensione - rifornimento: | 2.25V ~ 5.5V |
| Evidenziare: | 3000Vrms Texas Instruments Digital Isolator,100Mbps Texas Instruments Digital Isolator,6 Manica ISO7762FDBQR |
||
Descrizione di prodotto
Caratteristiche di ISO7762FDBQR
• Un tasso di 100 dati di Mbps
• Barriera robusta di isolamento:
– >100-Year ha proiettato la vita
– Valutazione di isolamento di fino a 5000 VRMS
– Fino a 12,8 chilovolt di capacità di impulso
– ±100 kV/μs CMTI tipico
• Ampia gamma del rifornimento: 2,25 V - 5,5 V
• 2.25-V alla traduzione del livello 5.5-V
• Livello dell'uscita di difetto (ISO776x) e minimo (ISO776xF)
Opzioni
• Ampia gamma di temperature: – 55°C a +125°C
• Basso consumo energetico, 1,4 mA tipico per
canale a 1 Mbps
• Ritardo di propagazione basso: 11 NS tipici a 5 V
• Compatibilità elettromagnetica robusta (contabilità elettromagnetica):
– ESD a livello di sistema, EFT ed immunità dell'impulso
– scarico del contatto di IEC 61000-4-2 di ±8 chilovolt
protezione attraverso la barriera di isolamento
– Emissioni basse
• Ampio-SOIC (DW-16) e SSOP (DBQ-16)
opzioni del pacchetto
• Versione automobilistica disponibile: ISO776x-Q1
• Certificazioni relative alla sicurezza:
– Isolamento rinforzato per VDE di BACCANO V V
0884-11:2017-01
– Programma di riconoscimento della componente dell'UL 1577
– Certificazione di CSA per IEC 60950-1, IEC
62368-1 ed IEC 60601-1
– Certificazione di CQC per GB4943.1-2011
– Certificazione di TUV secondo en 60950-1 e
En 61010-1
|
TIPO
|
DESCRIZIONE
|
|---|---|
|
Categoria
|
Isolatori
Isolatori di Digital
|
|
Mfr
|
Texas Instruments
|
|
Serie
|
ISO776x
|
| Pacchetto | Nastro & bobina |
|
Stato del prodotto
|
Attivo
|
|
Tecnologia
|
Accoppiamento capacitivo
|
|
Tipo
|
Uso generale
|
|
Potere isolato
|
Nessun
|
|
Numero dei canali
|
6
|
|
Input - lato 1/Side 2
|
4/2
|
|
Tipo di Manica
|
Unidirezionale
|
|
Tensione - isolamento
|
3000Vrms
|
|
Immunità transitoria di modo comune (min)
|
85kV/µs
|
|
Tasso di dati
|
100Mbps
|
|
TpLH/tpHL di ritardo di propagazione (massimo)
|
16ns, 16ns
|
|
Distorsione di larghezza di impulso (massima)
|
4.9ns
|
|
Tempo di aumento/caduta (tipo)
|
1.1ns, 1.4ns
|
|
Tensione - rifornimento
|
2.25V ~ 5.5V
|
|
Temperatura di funzionamento
|
-55°C ~ 125°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
16-SSOP (0,154", larghezza di 3.90mm)
|
|
Pacchetto del dispositivo del fornitore
|
16-SSOP
|
|
Numero del prodotto di base
|
ISO7762
|
