Uscita regolabile 1V 1 del positivo di LM46001PWPR Buck Switching Regulator IC

Descrizione di LM46001PWPR

Il regolatore LM46001 è un convertitore cc-cc scendere sincrono di facile impiego capace di guidare per fino a 1 A del carico corrente da una tensione in ingresso che varia da 3,5 V a 60 V. Il LM46001 fornisce l'efficienza, l'accuratezza dell'uscita e la tensione eccezionali di interruzione procedura in una dimensione molto piccola della soluzione. Una famiglia allargata è disponibile in 0.5-A e 2-A caricano le opzioni correnti in pacchetti compatibili del perno--perno. il controllo del Peakcurrent-modo è impiegato per raggiungere la compensazione semplice del ciclo di controllo e la limitazione corrente del ciclo-da-ciclo. Caratteristiche facoltative come frequenza di commutazione programmabile, sincronizzazione, la elettrico buona bandiera, la precisione permettere a, l'inizio morbido interno, l'inizio morbido allungabile ed inseguimento per fornire una piattaforma flessibile e di facile impiego per una vasta gamma di applicazioni. La conduzione discontinua e la riduzione automatica di frequenza ai carichi leggeri migliorano l'efficienza del luminoso carico. La famiglia richiede poche componenti esterne e la disposizione di perno permette la disposizione semplice e ottimale del PWB.

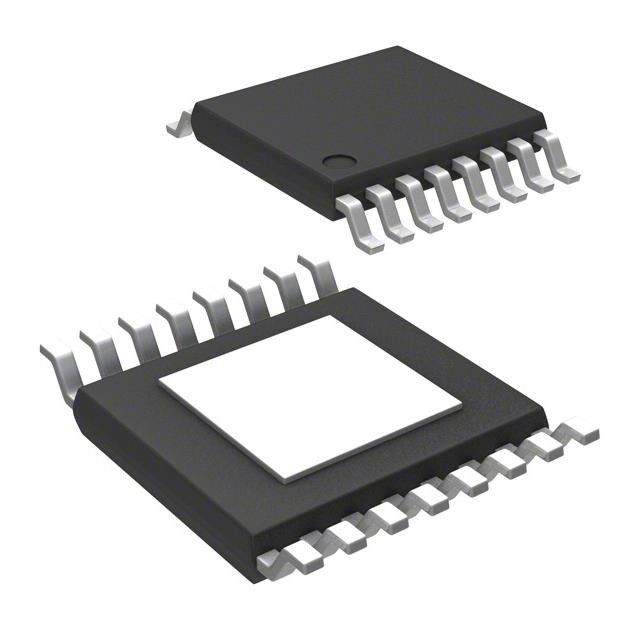

Le caratteristiche di protezione comprendono l'arresto termico, VCC serrata di undervoltage, limite corrente del ciclo-da-ciclo e la protezione di cortocircuito dell'uscita. Il dispositivo LM46001 è disponibile 16 nel pacchetto del cavo HTSSOP (PWP, 6,6 millimetri di × 5,1 millimetri di × 1,2 millimetri) con il passo del cavo da 0,65 millimetri. Il dispositivo è perno--perno compatibile con LM46000, LM46002, LM43603, LM43602, LM43601 e LM43600
