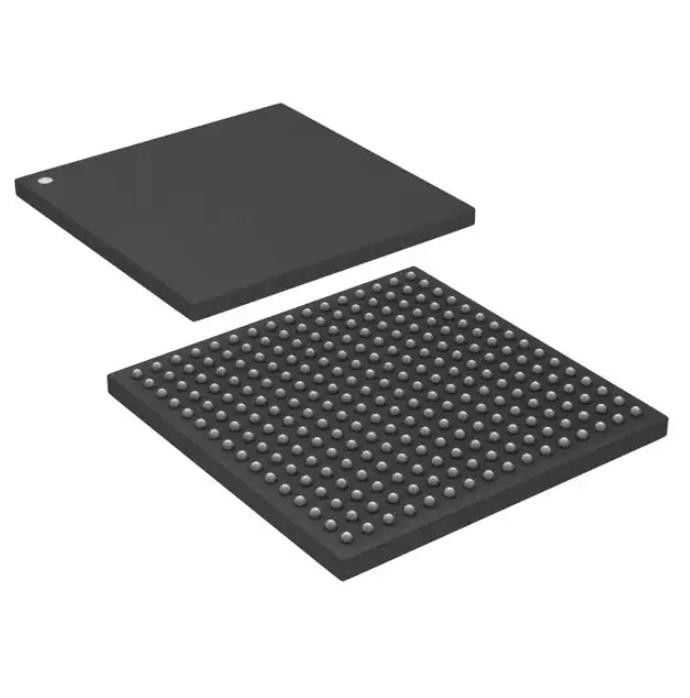

DS31407GN2 IC a montaggio superficiale SONET/SDH SYNC CSBGA

•Tre orologi di ingresso

• Formato differenziale o CMOS/TTL

• Qualsiasi frequenza da 2kHz a 750MHz

• Scaling frazionario per 64B/66B e Scaling FEC (ad es. 64/66, 237/255, 238/255) o qualsiasi altro requisito di downscaling

• Monitoraggio continuo della qualità del clock di ingresso

• Selezione automatica o manuale dell'orologio

• Tre ingressi Frame Sync da 2/4/8kHz

• DPLL ad alte prestazioni

• Hitless Reference Attivazione della perdita di ingresso

• Creazione fasi automatica o manuale

• Holdover in caso di perdita di tutti gli input

• Larghezza di banda programmabile, da 0,5 mHz a 400 Hz

• Due sintetizzatori di frequenza digitale

• Produce qualsiasi multiplo da 2 kHz fino a 77,76 MHz

• Regolazione della fase dell'orologio per DFS

• APLL con output ad alte prestazioni

• Frequenze di uscita fino a 750 MHz

• Scaling frazionario ad alta risoluzione per FEC e 64B/66B (ad esempio, 255/237, 255/238, 66/64) o qualsiasi altro requisito di scaling

• Jitter di uscita inferiore a 1ps RMS

• Quattro output clock in due gruppi

• Quasi tutte le frequenze da < 1Hz a 750MHz

• Ciascun gruppo è slave di un clock DFS, di un clock APLL o di qualsiasi clock di ingresso (diviso e scalato)

• Ognuno ha un'uscita differenziale (1 CML, 1 LVDS/LVPECL) e un'uscita CMOS/TTL separata

• Divisore di frequenza a 32 bit per uscita

• Due uscite a impulsi di sincronizzazione: 8kHz e 2kHz

• Caratteristiche generali

• IC della scheda di linea o IC della scheda di temporizzazione adatti per Stratum 2/3E/3/4E/4, SMC, SEC/EEC o SSU

• Accetta e produce quasi tutte le frequenze fino a 750 MHz, incluse 1 Hz, 2 kHz, 8 kHz, NxDS1,

NxE1, DS2/J2, DS3, E3, 2.5M, 25M, 125M,156,25 M e Nx19,44 M Fino a 622,08 M

• Compensazione interna per l'errore di frequenza dell'oscillatore locale

• Interfaccia processore SPI™

• Funzionamento a 1,8 V con 3,3 VI/O (tollerante a 5 V)
