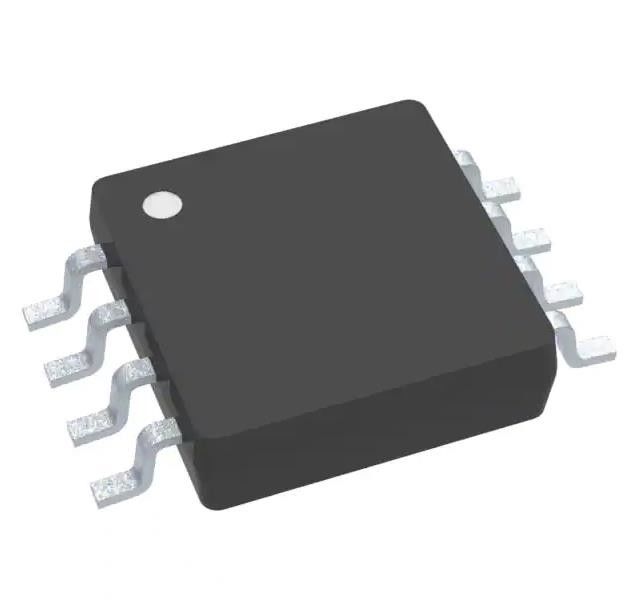

Differenziale del circuito dell'amplificatore 2 di TLV2376IDGKR CMOS, Ferrovia--ferrovia 8-VSSOP
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | TLV2376IDGKR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Prodotto di larghezza di banda di guadagno: | 50 mV | Corrente - polarizzazione introdotta: | 0,3 PA |
|---|---|---|---|
| Tensione - contrappeso introdotto: | µV 40 | Corrente - rifornimento: | 815µA (canali x2) |
| Corrente - uscita/Manica: | 30 mA | Tensione - portata del rifornimento (min): | 2,2 V |
Descrizione di prodotto
Differenziale del circuito dell'amplificatore 2 di TLV2376IDGKR CMOS, Ferrovia--ferrovia 8-VSSOP
Caratteristiche di TLV2376IDGKR
• A basso rumore: 8 nV/√Hz a 1 chilociclo
• 0.1-Hz a rumore 10-Hz: μVPP 1,6
• Corrente tranquilla: μA 815 (tipico)
• Tensione di derivazione bassa (tipica):
– Singole e versioni doppie: μV 40
– Versione del quadrato: μV 50
• Prodotto di larghezza di banda di guadagno: 5,5 megahertz
• Input ed uscita della Ferrovia--ferrovia
• Operazione della semplice alimentazione
• Tensione di rifornimento: 2,2 V - 5,5 V
• Pacchetti dello standard industriale:
– SOT-23, SOIC, VSSOP, TSSOP
|
Stato del prodotto
|
Attivo
|
|
Tipo dell'amplificatore
|
CMOS
|
|
Numero dei circuiti
|
2
|
|
Tipo dell'uscita
|
Differenziale, Ferrovia--ferrovia
|
|
Tasso di pantano
|
2V/µs
|
|
Prodotto di larghezza di banda di guadagno
|
5,5 megahertz
|
|
Corrente - polarizzazione introdotta
|
0,3 PA
|
|
Tensione - contrappeso introdotto
|
µV 40
|
|
Corrente - rifornimento
|
815µA (canali x2)
|
|
Corrente - uscita/Manica
|
30 mA
|
|
Tensione - portata del rifornimento (min)
|
2,2 V
|
|
Tensione - portata del rifornimento (massima)
|
5,5 V
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
8-TSSOP, 8-MSOP (0,118", larghezza di 3.00mm)
|
|
Pacchetto del dispositivo del fornitore
|
8-VSSOP
|
|
Numero del prodotto di base
|
TLV2376
|
Classificazioni dell'esportazione & ambientali
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
Applicazioni di TLV2376IDGKR
• Strumentazione medica
• Amplificatori dell'ADC
• Attrezzatura di prova tenuta in mano
• Filtraggio attivo
• Condizionamento del sensore
Descrizione di TLV2376IDGKR
La famiglia TLVx376 rappresenta una nuova generazione di amplificatori operazionali a basso rumore con e-trim™, l'offerta entrambe precisione eccellente di CC e la prestazione di CA. input ed uscita della Railto-ferrovia, contrappeso (μV 125, massimo), a basso rumore bassi (8 nV/√Hz), una corrente tranquilla di 1,2 mA (massimo) e una larghezza di banda 5.5-MHz con un tasso di pantano veloce di 2 V/μs rendere questa famiglia dei dispositivi molto attraente per varie precisione ed applicazioni portatili. Inoltre, questi dispositivi hanno una gamma ragionevolmente ampia del rifornimento con PSRR eccellente, facente l'ideale della famiglia per le applicazioni che si allontanano direttamente dalle batterie senza regolamento. Il TLV376 (singola versione) è disponibile in pacchetti SOT-23-5 e SOIC-8. Il TLV2376 (doppio) è offerto in pacchetti VSSOP-8 e SOIC-8. Il TLV4376 (quadrato) è offerto in un pacchetto TSSOP-14. Tutte le versioni sono specificate per l'operazione – da 40°C a +125°C.
