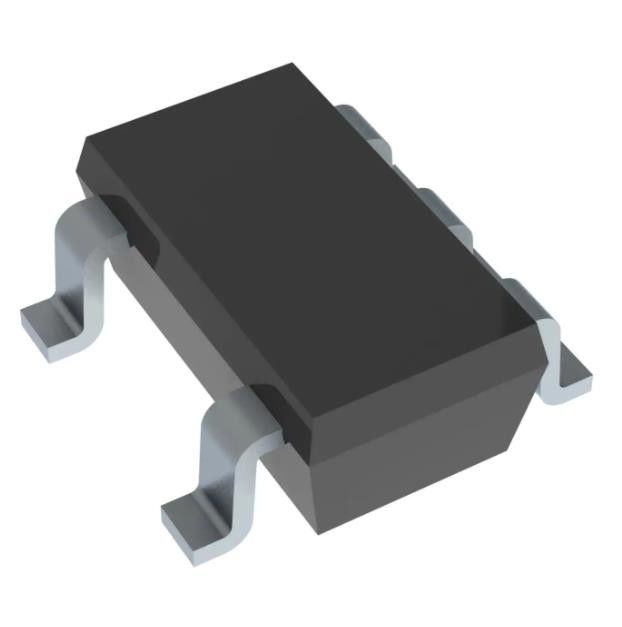

Ferrovia--ferrovia SOT-23-5 SC-74A, SOT-753 del circuito TLV2471QDBVRQ1
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | TLV2471QDBVRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tasso di pantano: | 1.5V/µs | Corrente - polarizzazione introdotta: | PA 2,5 |
|---|---|---|---|
| Tensione - contrappeso introdotto: | µV 250 | Corrente - rifornimento: | 600µA |
| Corrente - uscita/Manica: | 35 mA | Tensione - portata del rifornimento (min): | 2,7 V |
| Temperatura di funzionamento: | -40°C ~ 125°C | ||
Descrizione di prodotto
Ferrovia--ferrovia SOT-23-5 SC-74A, SOT-753 del circuito TLV2471QDBVRQ1
Caratteristiche
Input del FET: IoB = massimo di PA 50 Input del FET: IoB = massimo di PA 50 Qualificato per le applicazioni automobilistiche
? La protezione di ESD supera 2000 V per
MIL-STD-883, metodo 3015; Supera 200 V
Facendo uso del modello di macchina (C = 200 PF, R = 0)
? Ingresso/uscita della Ferrovia--ferrovia di CMOS
? Corrente di polarizzazione introdotta… PA 2,5
? Corrente bassa del rifornimento. 600 µA/Channel
? Prodotto di Guadagno-larghezza di banda. 2,8 megahertz
? Capacità di azionamento ad alto rendimento
− ±10 mA a 180 sistemi MV
− ±35 mA a 500 sistemi MV
? Tensione di derivazione introdotta. 250 µV (tipo)
? Gamma di tensione di rifornimento. 2,7 V - 6 V
|
TIPO
|
DESCRIZIONE
|
|---|---|
|
Categoria
|
Circuiti integrati (CI)
Lineare
Amplificatori
Strumentazione, amp OP, amp dell'amplificatore
|
|
Mfr
|
TI
|
|
Serie
|
Automobilistico, AEC-Q100
|
|
Tipo dell'amplificatore
|
Uso generale
|
|
Numero dei circuiti
|
1
|
|
Tipo dell'uscita
|
Ferrovia--ferrovia
|
|
Tasso di pantano
|
1.5V/µs
|
|
Prodotto di larghezza di banda di guadagno
|
2,8 megahertz
|
|
Corrente - polarizzazione introdotta
|
PA 2,5
|
|
Tensione - contrappeso introdotto
|
µV 250
|
|
Corrente - rifornimento
|
600µA
|
|
Corrente - uscita/Manica
|
35 mA
|
|
Tensione - portata del rifornimento (min)
|
2,7 V
|
|
Tensione - portata del rifornimento (massima)
|
6 V
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
SC-74A, SOT-753
|
|
Pacchetto del dispositivo del fornitore
|
SOT-23-5
|
|
Numero del prodotto di base
|
TLV2471
|
Descrizione
Il TLV247x è una famiglia degli amplificatori operazionali dell'ingresso/uscita della ferrovia--ferrovia di CMOS che stabilisce un nuovo punto della prestazione per la corrente del rifornimento contro la prestazione di CA. Questi dispositivi consumano appena 600 µA/channel mentre offrono 2,8 megahertz del prodotto di guadagno-larghezza di banda. Con la prestazione aumentata di CA, l'amplificatore fornisce la capacità di azionamento ad alto rendimento, risolvente un'imperfezione importante di più vecchi amplificatori operazionali di micropower. Il TLV247x può oscillare all'interno a 180 sistemi MV di ogni ferrovia del rifornimento mentre determina un carico 10-mA. Per le applicazioni non-RRO, il TLV247x può fornire ±35 mA a 500 sistemi MV fuori dalla ferrovia. Sia gli input che le uscite oscillano la ferrovia--ferrovia per gamma dinamica aumentata nelle applicazioni a bassa tensione. Questa prestazione fa l'ideale della famiglia di TLV247x per l'interfaccia del sensore, l'attrezzatura medica portatile ed altri circuiti dell'acquisizione dei dati. La famiglia completamente è specificata a 3 V ed a 5 V attraverso la gamma di temperature automobilistica (−40°C a 125°C).
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
