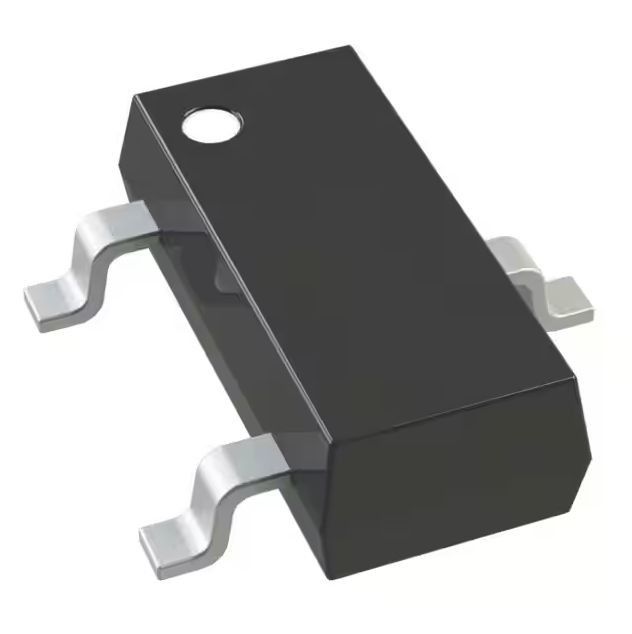

BAS70-7-F Diodo TVS Diodo SMD 70 V 70mA A montaggio superficiale SOT-23-3
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | BAS70-7-F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tensione - inverso di CC (Vr) (massimo): | 70 V | Corrente - media rettificata (Io): | 70mA |
|---|---|---|---|
| Tensione - di andata (Vf) (massimo) @ se: | 1 V @ 15 mA | Pacchetto/caso: | TO-236-3, SC-59, SOT-23-3 |
| Pacchetto del dispositivo del fornitore: | SOT-23-3 | Temperatura di funzionamento - giunzione: | -55°C ~ 125°C |
Descrizione di prodotto
BAS70 215 Diodo 70 V 70mA A montaggio superficiale TO-236AB 70V 70mA TO-236AB
Caratteristiche diBAS70-7-F
Bassa tensione di accensione
Cambio rapido
Anello di protezione della giunzione PN per protezione da transitori e ESD
Totalmente senza piombo e completamente conforme a RoHS (note 1 e 2)
Privo di alogeni e antimonio.Dispositivo “verde” (Nota 3
Caratteristiche del prodottoDiBAS70-7-F
|
Tecnologia
|
Schottky
|
|
Tensione - CC inversa (Vr) (Max)
|
70 V
|
|
Corrente - Media rettificata (Io)
|
70mA
|
|
Tensione - Avanti (Vf) (Max) @ If
|
1 V a 15 mA
|
|
Velocità
|
Piccolo segnale =< 200 mA (Io), qualsiasi velocità
|
|
Tempo di recupero inverso (trr)
|
5 n
|
|
Corrente - Dispersione inversa @ Vr
|
100 nA a 50 V
|
|
Capacità @ Vr, F
|
2pF @ 0V, 1MHz
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Confezione/caso
|
TO-236-3, SC-59, SOT-23-3
|
|
Pacchetto dispositivo fornitore
|
SOT-23-3
|
|
Temperatura di esercizio - Giunzione
|
-55°C ~ 125°C
|
|
Numero del prodotto di base
|
BAS70
|
Classificazioni ambientali e di esportazione diBAS70-7-F
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
Dati meccanici BAS70-7-F
Caso: SOT23
Materiale della cassa: plastica stampata.Classificazione di infiammabilità UL
Valutazione 94V-0
Sensibilità all'umidità: Livello 1 per J-STD-020
Terminali: saldabili secondo MIL-STD-202, metodo 208
Placcatura senza piombo (finitura in stagno opaco ricotto su lega 42
Porta telaio)
Polarità: vedere i diagrammi di seguito
Peso: 0,008 grammi (approssimativo)
