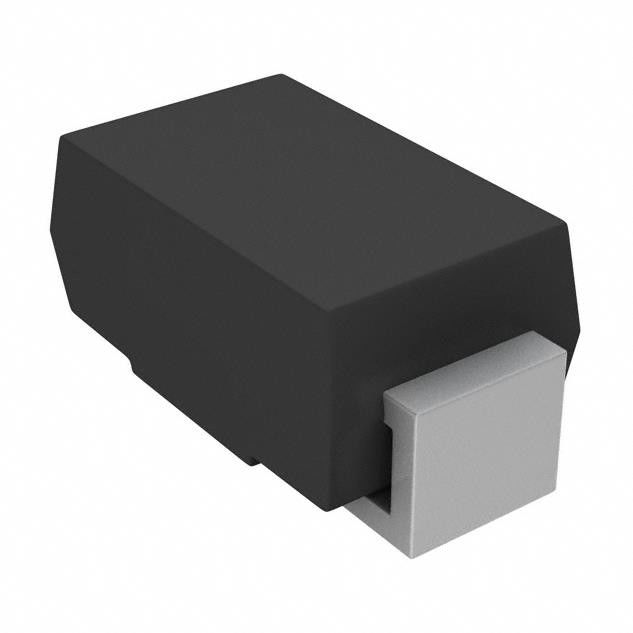

ES1B-E3 61T Diodo 100 V 1 A A montaggio superficiale DO-214AC (SMA) 920 mV a 1 A
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | ES1B-E3 61T |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Nome di parte: | ES1B-E3 61T | Tensione - di andata (Vf) (massimo) @ se: | 920 sistemi MV @ 1 A |
|---|---|---|---|
| IFSM: | 30 A | TRR: | 15 NS |
| Massimo di TJ.: | 150 °C | Pacchetto: | SMA (DO-214AC) |
Descrizione di prodotto
ES1B-E3 61T Diodo 100 V 1 A A montaggio superficiale DO-214AC (SMA) 920 mV a 1 A
Diodi Zener per uso generico in un SOD123F a montaggio superficiale con cavo piatto e piccolo
Confezione in plastica del dispositivo (SMD).
Caratteristiche diES1B-E3 61T
• Pacchetto a basso profilo
• Ideale per il posizionamento automatico
• Giunzione granulato vetro passivato
• Tempi di ripristino ultrarapidi per un'elevata efficienza
• Bassa tensione diretta, basse perdite di potenza
• Elevata capacità di sovratensione diretta
• Soddisfa MSL livello 1, per J-STD-020,
Picco massimo LF di 260 °C
• Disponibile certificazione AEC-Q101
- Codice d'ordine automobilistico: P/NHE3 o P/NHM3
Custodia: SMA (DO-214AC)
Il composto per stampaggio soddisfa il grado di infiammabilità UL 94 V-0
Base P/N-E3 - conforme a RoHS, grado commerciale
Base P/N-M3 - senza alogeni, conforme a RoHS, commerciale
grado
Base P/NHE3_X - Conforme a RoHS e qualificato AEC-Q101
Base P/NHM3_X - privo di alogeni, conforme a RoHS e
Qualificazione AEC-Q101
(“_X” indica il codice di revisione, ad es. A, B, .....)
Terminali: conduttori stagnati opachi, saldabili per
J-STD-002 e JESD 22-B102
I suffissi E3, M3, HE3 e HM3 soddisfano JESD 201 classe 2
prova dei baffi
Caratteristiche del prodottoDiES1B-E3 61T
|
Stato del prodotto
|
Attivo
|
|
Tecnologia
|
Standard
|
|
Tensione - CC inversa (Vr) (Max)
|
100 V
|
|
Corrente - Media rettificata (Io)
|
1A
|
|
Tensione - Avanti (Vf) (Max) @ If
|
920 mV @ 1 A
|
|
Velocità
|
Ripristino rapido =< 500 ns, > 200 mA (Io)
|
|
Tempo di recupero inverso (trr)
|
25 n
|
|
Corrente - Dispersione inversa @ Vr
|
5 µA a 100 V
|
|
Capacità @ Vr, F
|
10pF @ 4V, 1MHz
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Confezione/caso
|
DO-214AC, SMA
|
|
Pacchetto dispositivo fornitore
|
DO-214AC (SMA)
|
|
Temperatura di esercizio - Giunzione
|
-55°C ~ 150°C
|
|
Numero del prodotto di base
|
ES1
|
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
APPLICAZIONI TIPICHE di ES1B-E3 61T
Per l'uso nella rettifica ad alta frequenza e a ruota libera
applicazione in modalità di commutazione convertitori e inverter per
consumer, computer, automotive e telecomunicazioni.
tensione costante frazze di ± 1⁄ 4 C
a temperatura ambiente e rimming e
calibrazione a livello di wafer.La bassa impedenza di uscita dell'LM35
ance, output lineare e marca precisa
l'interfacciamento alla lettura o al controllo è particolarmente semplice.Esso
può essere utilizzato con singoloange (−10 ̊
con maggiore precisione).Il pacchetto disponibile della serie LM35-
