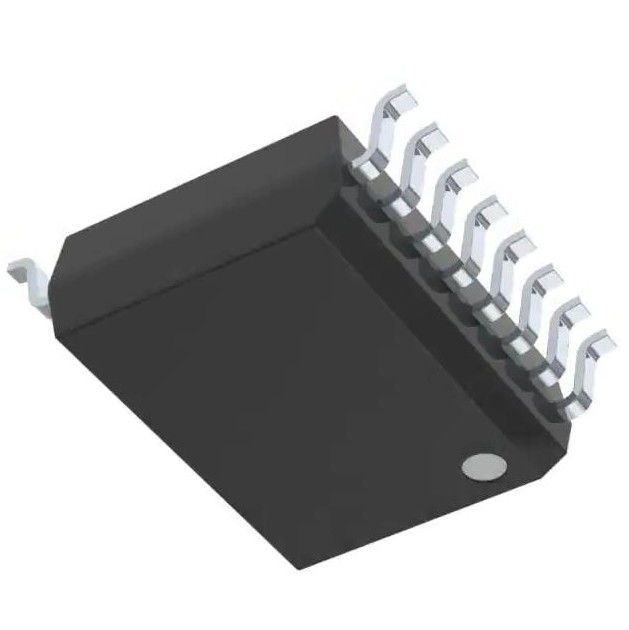

DAC7715UB IC Chip Convertitore da digitale ad analogico a 12 bit 4 16-SOIC
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | DAC7715UB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | DAC7715UB | Tensione - inverso di CC (Vr) (massimo): | 150mA |
|---|---|---|---|
| Tensione - di andata (Vf) (massimo) @ se: | 1 V @ 10 mA | Corrente - perdita inversa @ Vr: | µA 2,5 @ 70 V |
| Tempo di recupero inverso (trr): | 4 NS | ||
Descrizione di prodotto
DAC7715UB Chip a circuito integrato Convertitore da digitale ad analogico a 12 bit 4 16-SOIC
CONVERTITORE DA DIGITALE AD ANALOGICO quadruplo, ingresso seriale, 12 bit, uscita in tensione
Caratteristiche diDAC7715UB
● BASSA POTENZA: 250 mW (max)
● FUNZIONAMENTO UNIPOLARE O BIPOLARE
● TEMPO DI REGOLAZIONE: da 10 µs a 0,012%
● LINEARITÀ E MONOTONICITÀ A 12 BIT:
da –40°C a +85°C
● INGRESSI DATI A DOPPIO BUFFER
● PICCOLO PACCHETTO SO-16
DESCRIZIONE di DAC7715UB
Il DAC7715 è un quad, ingresso seriale, 12 bit, tensione
uscita Convertitore digitale-analogico (DAC) con
prestazioni monotone garantite a 12 bit rispetto a
Intervallo di temperatura da –40°C a +85°C.Un asincrono
reset azzera tutti i registri a metà scala (800H) o
scala zero (000H), selezionabile tramite il pin RESETSEL.
I singoli ingressi DAC sono a doppio buffer
consentire l'aggiornamento simultaneo di tutte le uscite DAC.
Il dispositivo può essere alimentato da un'unica alimentazione +15V
o da doppia alimentazione +15V e –15V.
La bassa potenza e le dimensioni ridotte rendono il DAC7715 ideale
per apparecchiature di test automatiche, programmatori DAC per pin, sistemi di acquisizione dati e servocontrollo a circuito chiuso.Il dispositivo è disponibile in un pacchetto SO-16
ed è garantito nell'intervallo di temperatura da –40°C a +85°C.
Specifiche di DAC7715UB
|
Prodotto
|
DAC7715UB
|
|
Digi-Key programmabile
|
Non verificato
|
|
Numero di bit
|
12
|
|
Numero di convertitori D/A
|
4
|
|
Tempo di assestamento
|
10µs
|
|
Tipo di uscita
|
Tensione - Bufferizzata
|
|
Uscita differenziale
|
NO
|
|
Interfaccia dati
|
SPI
|
|
Tipo di riferimento
|
Esterno
|
|
Tensione - Alimentazione, Analogica
|
±14,25 V ~ 15,75 V
|
|
Tensione - Alimentazione, Digitale
|
14,25 V ~ 15,75 V
|
|
INL/DNL (LSB)
|
±1 (massimo), ±1 (massimo)
|
|
Architettura
|
R-2R
|
|
temperatura di esercizio
|
-40°C ~ 85°C
|
|
Confezione/caso
|
16-SOIC (0,295", 7,50 mm di larghezza)
|
|
Pacchetto dispositivo fornitore
|
16-SOIC
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Numero del prodotto di base
|
DAC7715
|
intervallo (−10 ̊
Classificazioni ambientali e di esportazione
con maggiore precisione).La serie LM35 è disponibile in confezione
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
APPLICAZIONI diDAC7715UB
● CONTROLLO DEL PROCESSO
● ELETTRONICA ATE PIN
● SERVOCOMANDO AD ANELLO CHIUSO
● CONTROLLO DEL MOTORE
● SISTEMI DI ACQUISIZIONE DATI
● PROGRAMMATORI DAC PER PIN
