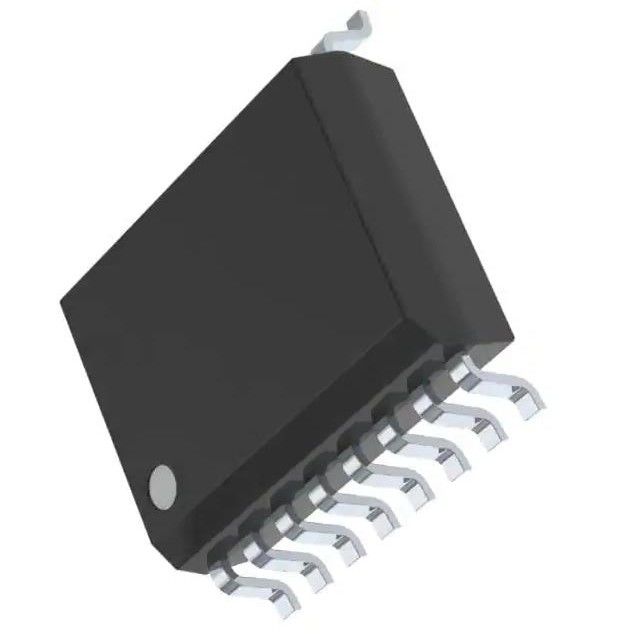

Convertitore analogico di Digital del bit di SPI 12 del chip IK/di DAC7715UB IC 4 16-SOIC
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | DAC7715UB/IK |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | DAC7715UB/1K | Tempo di sistemazione: | 10µs |
|---|---|---|---|
| Tensione - rifornimento, analogo: | ±14.25V ~ 15.75V | Tensione - rifornimento, Digital: | 14.25V ~ 15.75V |
| Temperatura di funzionamento: | -40°C ~ 85°C | Pacchetto del dispositivo del fornitore: | 16-SOIC |
Descrizione di prodotto
Convertitore analogico di Digital del bit di SPI 12 del chip del circuito integrato IK/di DAC7715UB 4
Quadrato, input di serie, 12 bit, CONVERTITORE DIGITALE-ANALOGICO dell'uscita di tensione
Caratteristiche di DAC7715UB/1K
●POTERE BASSO: 250mW (massimo)
●TEMPO DI SISTEMAZIONE: 10µs a 0,012%
●LINEARITÀ DI 12 BIT E MONOTONICITY: – 40°C a +85°C
●PICCOLO PACCHETTO SO-16
DESCRIZIONE di DAC7715UB/1K
Il DAC7715 è un quadrato, l'input di serie, 12 pungente, tensione
convertitore digitale-analogico dell'uscita (DAC) con
12 garantiti hanno morso la prestazione monotona sopra
– 40°C alla gamma di temperature di +85°C. Un asincrono
la risistemazione rimuove tutti i registri a qualsiasi mezzo scala (800H) o
zero-scala (000H), selezionabile tramite perno di RESETSEL.
Specifiche di DAC7715UB/1K
|
Prodotto
|
DAC7715UB/1K
|
|
Digi-chiave programmabile
|
Non verificato
|
|
Numero dei pezzi
|
12
|
|
Numero dei convertitori di D/A
|
4
|
|
Tempo di sistemazione
|
10µs
|
|
Tipo dell'uscita
|
Tensione - attenuata
|
|
Uscita differenziale
|
Nessun
|
|
Interfaccia di dati
|
SPI
|
|
Tipo di riferimento
|
Esterno
|
|
Tensione - rifornimento, analogo
|
±14.25V ~ 15.75V
|
|
Tensione - rifornimento, Digital
|
14.25V ~ 15.75V
|
|
INL/DNL (LSB)
|
±1 (massimo), ±1 (massimi)
|
|
Architettura
|
R-2R
|
|
Temperatura di funzionamento
|
-40°C ~ 85°C
|
|
Pacchetto/caso
|
16-SOIC (0,295", larghezza di 7.50mm)
|
|
Pacchetto del dispositivo del fornitore
|
16-SOIC
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Numero del prodotto di base
|
DAC7715
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
con accuratezza migliore). Il pacchetto isailable di serie LM35
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
APPLICAZIONI di DAC7715UB/1K
●CONTROLLO DEI PROCESSI
●ELETTRONICA DI ATE PIN
●CONTROLLO MOTORIO
●PROGRAMMATORI DI DAC-PER-PIN
Altre informazioni
| Dispositivo | Tipo del pacchetto | Disegno del pacchetto | Perni | SPQ | Lunghezza (millimetri) | Larghezza (millimetri) | Altezza (millimetri) |
| DAC7715U/1K | SOIC | DW | 16 | 1000 | 350,0 | 350,0 | 43,0 |
| DAC7715UB/1K | SOIC | DW | 16 | 1000 | 350,0 | 350,0 | 43,0 |
