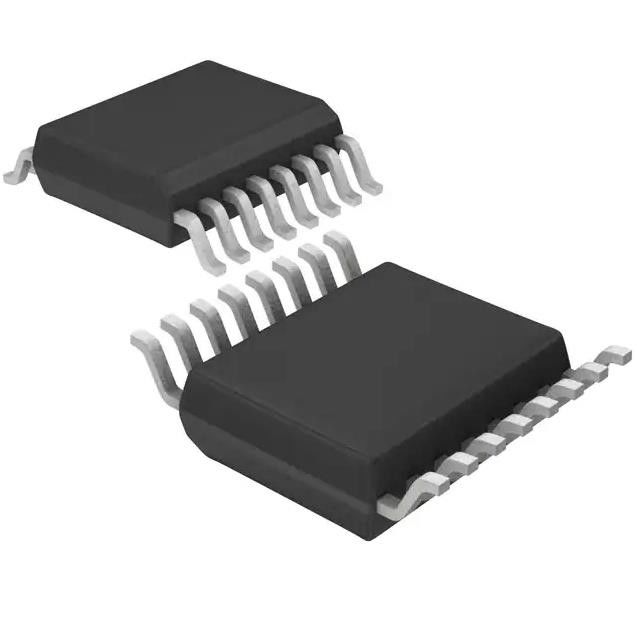

Manica 100Mbps 85kV/µs CMTI 16-SSOP di ISO7762FQDBQRQ1 3000Vrms 6
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | ISO7762FQDBQRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | ISO7762FQDBQRQ1 | Input - lato 1/Side 2: | 4/2 |
|---|---|---|---|
| Tensione - isolamento: | 3000Vrms | Tempo di aumento/caduta (tipo): | 1.1ns, 1.4ns |
| Tensione - rifornimento: | 2.25V ~ 5.5V | Temperatura di funzionamento: | -40°C ~ 125°C |
Descrizione di prodotto
Manica 100Mbps 85kV/µs CMTI 16-SSOP di ISO7762FQDBQRQ1 3000Vrms 6
Manica 100Mbps 85kV/µs CMTI 16-SSOP (0,154", larghezza dell'isolatore 3000Vrms 6 di Digital della LATTA di 3.90mm)
Caratteristiche di ISO7762FQDBQRQ1
Qualificato per le applicazioni automobilistiche
• AEC-Q100 si è qualificato con i seguenti risultati:
– Grado 1 di temperatura del dispositivo: – 40°C a +125°C
gamma di temperatura ambiente
– Livello 3A di classificazione di HBM ESD del dispositivo
– Livello C6 di classificazione del dispositivo CDM ESD
• Sicurezza-capace funzionale
– Documentazione disponibile aiutare sicurezza funzionale
progettazione di sistema: ISO7760-Q1, ISO7761-Q1,
ISO7762-Q1, ISO7763-Q1
• Un tasso di 100 dati di Mbps
• Barriera robusta di isolamento:
– >100-Year ha proiettato la vita
– Valutazione di isolamento di fino a 5000 VRMS
– Fino a 12,8 chilovolt di capacità di impulso
– ±100 kV/μs CMTI tipico
• Ampia gamma del rifornimento: 2,25 V - 5,5 V
• 2.25-V alla traduzione del livello 5.5-V
• Livello dell'uscita di difetto (ISO776x) e minimo (ISO776xF)
Opzioni
• Basso consumo energetico, 1,4 mA tipico per
canale a 1 Mbps
• Ritardo di propagazione basso: 11 NS tipici a 5 V
DESCRIZIONE di ISO7762FQDBQRQ1
I dispositivi ISO776x-Q1 sono ad alto rendimento,
isolatori digitali di sei-Manica con 5000-VRMS (DW
pacchetto) e di DBQ) isolamento 3000-VRMS (pacchetto
valutazioni per UL 1577. Questa famiglia dei dispositivi è inoltre
certificato secondo il VDE, CSA, TUV e CQC.
Specifiche di ISO7762FQDBQRQ1
|
Prodotto
|
ISO7762FQDBQRQ1
|
|
Tecnologia
|
Accoppiamento capacitivo
|
|
Tipo
|
LATTA
|
|
Potere isolato
|
Nessun
|
|
Numero dei canali
|
6
|
|
Input - lato 1/Side 2
|
4/2
|
|
Tipo di Manica
|
Unidirezionale
|
|
Tensione - isolamento
|
3000Vrms
|
|
Immunità transitoria di modo comune (min)
|
85kV/µs
|
|
Tasso di dati
|
100Mbps
|
|
TpLH/tpHL di ritardo di propagazione (massimo)
|
16ns, 16ns
|
|
Distorsione di larghezza di impulso (massima)
|
4.9ns
|
|
Tempo di aumento/caduta (tipo)
|
1.1ns, 1.4ns
|
|
Tensione - rifornimento
|
2.25V ~ 5.5V
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
16-SSOP (0,154", larghezza di 3.90mm)
|
|
Pacchetto del dispositivo del fornitore
|
16-SSOP
|
|
Numero del prodotto di base
|
ISO7762
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
con accuratezza migliore). La serie LM35 è pacchetto disponibile
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI di ISO7762FQDBQRQ1
Sistema dell'apparato propulsore ibrido, elettrico e (EV/HEV)
– Sistema di gestione della batteria (BMS)
– Caricatore a bordo
– Invertitore della trazione
– Convertitore di DC/DC
– Dispositivo d'avviamento/generatore
