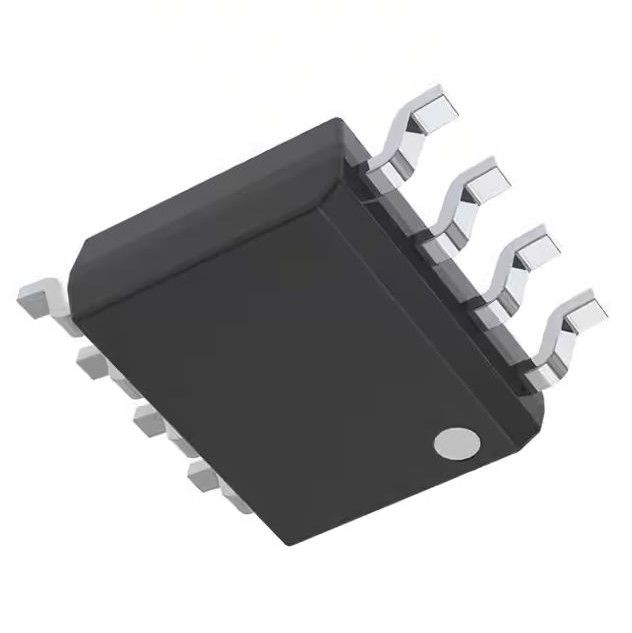

Il chip 5V del circuito integrato NOPB/di LM2675MX-5.0 ha prodotto 1A 8-SOIC 40V 260kHz
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | LM2675MX-5.0/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | LM2675MX-5.0/NOPB | Numero delle uscite: | 1 |
|---|---|---|---|
| Tensione - introdotta (min): | 6.5V | Tensione - introdotta (massimo): | 40V |
| Tensione - uscita (min/riparato): | 5V | Frequenza - commutazione: | 260kHz |
Descrizione di prodotto
Il chip 5V del circuito integrato NOPB/di LM2675MX-5.0 ha prodotto 1A 8-SOIC 40V
Il positivo di Buck Switching Regulator IC ha riparato 5V 1 l'uscita 1A 8-SOIC (0,154", larghezza di 3.90mm)
Caratteristiche di LM2675MX-5.0/NOPB
Efficienza fino a 96%
Disponibile in pacchetti di SO-8, della IMMERSIONE di 8 perni e di LLP
Il software LM267X di progettazione del computer ha reso semplice
(versione 6,0)
Semplice e facile progettare con
Richiede soltanto 5 componenti esterne
Utilizza gli induttori standard disponibili facilmente
3.3V, 5.0V, 12V e regolabile hanno prodotto le versioni
Gamma regolabile di tensione in uscita di versione: 1.21V a 37V
– tolleranza massima di tensione in uscita 1,5% sopra la linea ed il carico
circostanze
Corrente garantita del carico dell'uscita 1A
commutatore di uscita di 0.25Ω DMOS
Ampia gamma di tensione in ingresso: 8V a 40V
un oscillatore interno a frequenza fissa da 260 chilocicli
Capacità di arresto di TTL, modalità standby di potere basso
Arresto termico e protezione corrente di limite
DESCRIZIONE di LM2675MX-5.0/NOPB
Le serie LM2675 di regolatori sono monolitico integrate
circuiti sviluppati con un processo di LMDMOS. Questi regolatori
svolga tutte le funzioni attive per uno scendere (dollaro)
regolatore di commutazione, capace di determinare un carico 1A corrente con
regolamento eccellente del carico e della linea. Questi dispositivi sono profitto
capace in tensioni in uscita fisse di 3.3V, 5.0V, 12V e
versione regolabile dell'uscita
Specifiche di LM2675MX-5.0/NOPB
|
Prodotto
|
LM2675MX-5.0/NOPB
|
|
Funzione
|
Scendere
|
|
Configurazione di uscita
|
Positivo
|
|
Topologia
|
Dollaro
|
|
Tipo dell'uscita
|
Riparato
|
|
Numero delle uscite
|
1
|
|
Tensione - introdotta (min)
|
6.5V
|
|
Tensione - introdotta (massimo)
|
40V
|
|
Tensione - uscita (min/riparato)
|
5V
|
|
Tensione - uscita (massima)
|
-
|
|
Corrente - uscita
|
1A
|
|
Frequenza - commutazione
|
260kHz
|
|
Raddrizzatore sincrono
|
Nessun
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C (TJ)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
8-SOIC (0,154", larghezza di 3.90mm)
|
|
Pacchetto del dispositivo del fornitore
|
8-SOIC
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
con accuratezza migliore). La serie LM35 è pacchetto disponibile
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI di LM2675MX-5.0/NOPB
Alta efficienza semplice (> 90%) scendere (dollaro)
Regolatore
Pre-regolatore efficiente per i regolatori lineari
Converte Positivo--negativo
