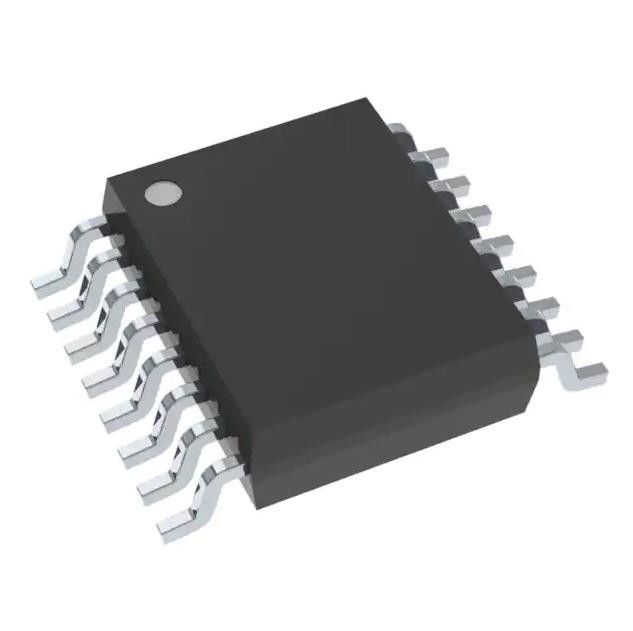

Uscita 500mA 16-PowerTSSOP del chip 1V 1 del circuito integrato LM43600AQPWPRQ1
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | LM43600AQPWPRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | LM43600AQPWPRQ1 | Tensione - introdotta (min): | 3,5 v |
|---|---|---|---|
| Tensione - introdotta (massimo): | 36V | Tensione - uscita (massima): | 28V |
| Pacchetto del dispositivo del fornitore: | 28-WQFN (5x5) | Corrente - uscita: | 500mA |
Descrizione di prodotto
Uscita 500mA 16-PowerTSSOP del chip 1V 1 del circuito integrato LM43600AQPWPRQ1
Uscita regolabile 1V 1 500mA 16-PowerTSSOP (0,173", larghezza del positivo di Buck Switching Regulator IC di 4.40mm)
Caratteristiche di LM43600AQPWPRQ1
Qualificato per le applicazioni automobilistiche
• AEC-Q100 si è qualificato con i seguenti risultati:
– Grado 1 di temperatura del dispositivo: – 40°C a
temperatura ambiente di funzionamento di +125°C
• corrente tranquilla 33-µA nel regolamento
• Alta efficienza al carico leggero (DCM e PFM)
• Provato alle norme di EMI di EN55022/CISPR 22
• Rettifica sincrona integrata
• Gamma di frequenza regolabile: 200 chilocicli - 2,2 megahertz
(500 chilocicli di difetto)
• Sincronizzazione di frequenza all'orologio esterno
• Compensazione interna
• Stabile con quasi qualsiasi combinazione di ceramico,
Condensatori di alluminio del polimero, del tantalio e
• Elettrico buona bandiera
• Inizio morbido nel carico Pre-polarizzato
• Inizio morbido interno: spettrografia di massa 4,1
• Tempo allungabile di Morbido inizio dal condensatore esterno
• Capacità d'inseguimento di tensione in uscita
• La precisione permette a di programmare il sistema UVLO
• Protezione di cortocircuito dell'uscita con il modo del singhiozzo
• Protezione termica a temperatura eccessiva di arresto
• Linea programmabile UVLO e OVP
Specifiche di LM43600AQPWPRQ1
|
Prodotto
|
LM43600AQPWPRQ1
|
|
Funzione
|
Scendere
|
|
Configurazione di uscita
|
Positivo
|
|
Topologia
|
Dollaro
|
|
Tipo dell'uscita
|
Regolabile
|
|
Numero delle uscite
|
1
|
|
Tensione - introdotta (min)
|
3.5V
|
|
Tensione - introdotta (massimo)
|
36V
|
|
Tensione - uscita (min/riparato)
|
1V
|
|
Tensione - uscita (massima)
|
28V
|
|
Corrente - uscita
|
500mA
|
|
Frequenza - commutazione
|
200kHz ~ 2.2MHz
|
|
Raddrizzatore sincrono
|
Sì
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C (TJ)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
16-PowerTSSOP (0,173", larghezza di 4.40mm)
|
|
Pacchetto del dispositivo del fornitore
|
16-HTSSOP
|
|
Numero del prodotto di base
|
LM43600
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
con avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI di LM43600AQPWPRQ1
Sotto-SONO la banda automobilistica
• Sistemi di telecomunicazioni
• Ampio VIN Regulation per tutti gli usi
• Regolamento del Punto-De-carico di alta efficienza
