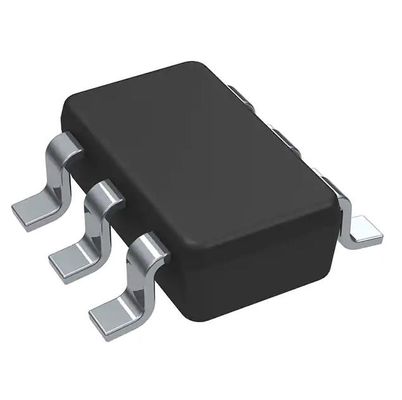

N-Manica SOT-23-6 del regolatore del giunto circolare del chip N+1 del circuito integrato LM74700QDBVRQ1
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | LM74700QDBVRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | LM74700QDBVRQ1 | Tipo: | Controllore N+1 ORing |
|---|---|---|---|
| Tipo del FET: | N-Manica | Rapporto - introdotto: Uscita: | 1:1 |
| Tempo di ritardo - ON: | 1,4 µs | Tempo di ritardo - OFF: | 450 n |
| Corrente - uscita (massima): | 5A | Tensione - rifornimento: | 3,2 V ~ 65 V |
Descrizione di prodotto
N-Manica SOT-23-6 del regolatore del giunto circolare del chip N+1 del circuito integrato LM74700QDBVRQ1
Uscita regolabile 3.3V 1 2.5A 22-VFQFN del positivo di Buck Switching Regulator IC
Caratteristiche di LM74700QDBVRQ1
AEC-Q100 si è qualificato con i seguenti risultati
– Grado 1 di temperatura del dispositivo:
– 40°C al funzionamento ambientale di +125°C
gamma di temperature
– Livello 2 di classificazione di HBM ESD del dispositivo
– Livello C4B di classificazione del dispositivo CDM ESD
• Sicurezza-capace funzionale
– Documentazione disponibile aiutare sicurezza funzionale
progettazione di sistema
• 3.2-V alla gamma dell'input 65-V (3.9-V cominciano su)
• – valutazione di tensione inversa 65-V
• Pompa di carica per il MOSFET esterno di N-Manica
• ANODO 20-mV alla caduta di tensione di andata del CATODO
regolamento
• Permetta alla caratteristica del perno
• corrente di arresto 1-µA (EN=Low)
• 80-µA che aziona corrente tranquilla (EN=High)
• corrente della strada secondaria del portone del picco 2.3-A
• Risposta veloce per invertire blocco corrente:
< 0="">
• Requisiti transitori automobilistici ISO7637 di raduni
con un diodo adatto delle TV
• Disponibile in 6 pacchetti 2,90 del perno 8 e del perno SOT-23
millimetro di × 1,60 millimetri
Specifiche di LM74700QDBVRQ1
|
Prodotto
|
LM74700QDBVRQ1
|
|
Tipo
|
Regolatore del giunto circolare N+1
|
|
Tipo del FET
|
N-Manica
|
|
Rapporto - introdotto: Uscita
|
1:1
|
|
Commutatori interni
|
Nessun
|
|
Ritardo del tempo SOPRA
|
1,4 µs
|
|
Ritardo del tempo FUORI
|
450 NS
|
|
Corrente - uscita (massima)
|
5A
|
|
Tensione - rifornimento
|
3.2V ~ 65V
|
|
Applicazioni
|
Automobilistico
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C (TJ)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
SOT-23-6
|
|
Pacchetto del dispositivo del fornitore
|
SOT-23-6
|
|
Numero del prodotto di base
|
LM74700
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
con avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI di LM74700QDBVRQ1
• Sistemi automobilistici del infotainment - mazzo digitale,
unità capa
• Automazione di fabbrica industriale - SpA
• Alimentazioni elettriche di impresa
• Giunto circolare attivo per potere ridondante
