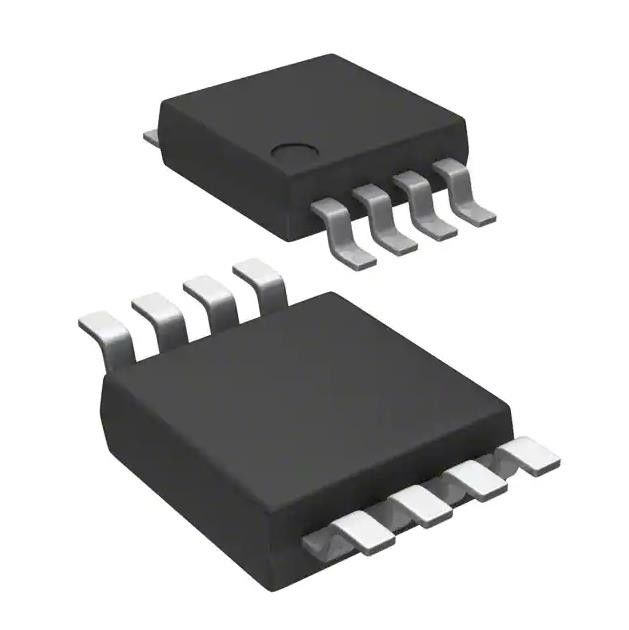

MAX942EUA + chip TTL 8-uMAX/uSOP 600µA -40°C ~ 85°C del circuito integrato di T
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | MAX942EUA+T |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | MAX942EUA+T | Tensione - rifornimento, singolo/doppio: | 2.7V ~ 5.5V |
|---|---|---|---|
| Tensione - contrappeso dell'input (massimo): | 3mV @ 5.5V | Corrente - polarizzazione introdotta (massima): | 0.15µA @ 5.5V |
| Corrente - uscita (tipo): | 600µA | CMRR, PSRR (tipico): | 81.94dB CMRR, 81.94dB PSRR |
| Ritardo di propagazione (massimo): | 80ns | Pacchetto del dispositivo del fornitore: | 8-uMAX/uSOP |
Descrizione di prodotto
MAX942EUA + chip TTL 8-uMAX/uSOP 600µA -40°C ~ 85°C del circuito integrato di T
Comparatore CMOS per tutti gli usi, in opposizione, TTL 8-uMAX/uSOP
I MAX941/MAX942/MAX944 sono comparatori ad alta velocità doppi/quadrato singoli/ottimizzati per i sistemi azionati dalla a
rifornimento 3V o 5V. Questi dispositivi combinano ad alta velocità, basso
potere ed input della ferrovia--ferrovia. Il ritardo di propagazione è 80ns,
mentre la corrente del rifornimento è soltanto 350μA per comparatore.
Caratteristiche di MAX942EUA+T
●Disponibile nel μ MAX Package
●Ottimizzato per le applicazioni 3V e 5V
(Operazione giù a 2.7V)
●Velocemente, ritardo di propagazione 80ns (overdrive 5mV)
●Gamma di tensione in ingresso della Ferrovia--ferrovia
●Corrente bassa del rifornimento 350μA per comparatore
●In basso, 1mV ha sfalsato la tensione
●Isteresi interna per la commutazione pulita
●Le uscite oscillano 200mV delle rotaie di potere
●Uscite di CMOS/TTL-Compatible
●Fermo dell'uscita (MAX941 soli)
●Funzione di arresto (MAX941 soli)
Specifiche di MAX942EUA+T
|
Mfr
|
Analog Devices inc Maxim Integrated
|
|
Serie
|
-
|
|
Prodotto
|
MAX942EUA+T
|
|
Tipo
|
Uso generale
|
|
Numero degli elementi
|
2
|
|
Tipo dell'uscita
|
CMOS, in opposizione, TTL
|
|
Tensione - rifornimento, singolo/doppio (±)
|
2.7V ~ 5.5V
|
|
Tensione - contrappeso dell'input (massimo)
|
3mV @ 5.5V
|
|
Corrente - polarizzazione introdotta (massima)
|
0.15µA @ 5.5V
|
|
Corrente - uscita (tipo)
|
-
|
|
Corrente - tranquillo (massimo)
|
600µA
|
|
CMRR, PSRR (tipo)
|
81.94dB CMRR, 81.94dB PSRR
|
|
Ritardo di propagazione (massimo)
|
80ns
|
|
Isteresi
|
-
|
|
Temperatura di funzionamento
|
-40°C ~ 85°C
|
|
Pacchetto/caso
|
8-TSSOP, 8-MSOP (0,118", larghezza di 3.00mm)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto del dispositivo del fornitore
|
8-uMAX/uSOP
|
|
Numero del prodotto di base
|
MAX942
|
gamma (̊ −10
Classificazione dell'esportazione & ambientalecon avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI di MAX942EUA+T
●Sistemi 3V/5V
●Sistemi a pile
●Rivelatori/discriminatori della soglia
●Linea ricevitori
●Rivelatori di passaggio a zero
●Campionatura dei circuiti
