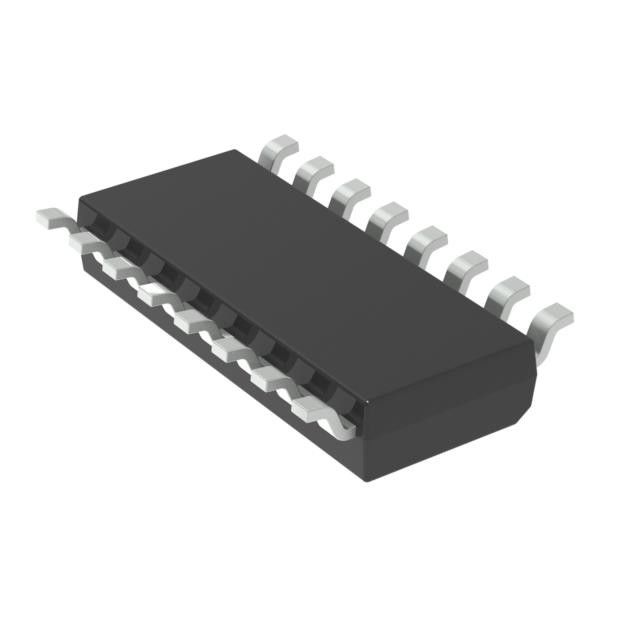

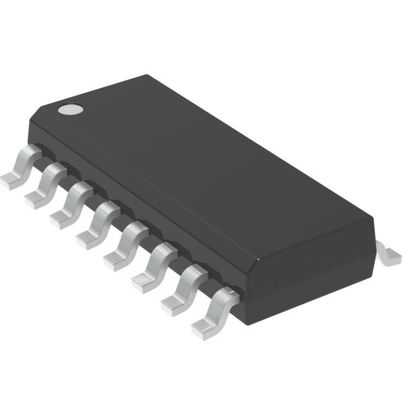

3:8 16-SOIC 2V ~ 3.6V 24mA del decodificatore/demoltiplicatore 1 x di MC74LCX138DR2G
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | MC74LCX138DR2G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | MC74LCX138DR2G | Circuito: | 1 3:8 di x |
|---|---|---|---|
| Circuiti indipendenti: | 1 | Corrente - uscita alta, basso: | 24mA |
| Fonte del rifornimento di tensione: | Semplice alimentazione | Tensione - rifornimento: | 2V ~ 3.6V |
| Temperatura di funzionamento: | -40°C ~ 85°C | Pacchetto del dispositivo del fornitore: | 16-SOIC |
Descrizione di prodotto
3:8 16-SOIC 2V ~ 3.6V 24mA del decodificatore/demoltiplicatore 1 x di MC74LCX138DR2G
3:8 16-SOIC demoltiplicatore/del decodificatore 1 x
Il MC74LCX138 è un rendimento elevato, 3−to−8
decodificatore/demoltiplicatore che funziona a partire da un rifornimento di 2,3 - 3,6 V. Alto
gli input compatibili di TTL dell'impedenza riducono significativamente corrente
caricamento ai driver di input mentre le uscite compatibili di TTL offrono migliorato
prestazione di commutazione di rumore. Una specificazione VI di 5,5 V concede
Input MC74LCX138 da guidare sicuro da 5 dispositivi di V.
MC74LCX138 è adatto a decodifica di indirizzo di memoria ed altro
Il livello di TTL bus−oriented le applicazioni.
Caratteristiche di MC74LCX138DR2G
il ha progettato per 2,3 V - l'operazione di 3,6 V VCC
capacità tollerante dell'interfaccia del − degli input del 5 V con una logica di 5 V TTL
LVTTL compatibile
LVCMOS compatibile
il 24 mA ha equilibrato il lavandino dell'uscita e la capacità di fonte
il vicino alla corrente statica zero del rifornimento (10 A) si riduce sostanzialmente
Requisiti di potere del sistema
la prestazione di Latchup del supera 500 mA
prestazione del ESD: Modello >2000 V del corpo umano
Modello di macchina >200 V
prefisso del NLV per richiesta automobilistica ed altra di applicazioni
Requisiti unici del cambiamento di controllo e del sito; AEC−Q100
Qualificato e PPAP capaci
il questi dispositivi è Pb−Free, alogeno Free/BFR libero ed è RoHS
Compiacente
Specifiche di MC74LCX138DR2G
|
Mfr
|
onsemi
|
|
Serie
|
74LCX
|
| Pacchetto | Nastro & bobina (TR) |
|
Stato del prodotto
|
Attivo
|
|
Tipo
|
Decodificatore/demoltiplicatore
|
|
Circuito
|
1 3:8 di x
|
|
Circuiti indipendenti
|
1
|
|
Corrente - uscita alta, basso
|
24mA, 24mA
|
|
Fonte del rifornimento di tensione
|
Semplice alimentazione
|
|
Tensione - rifornimento
|
2V ~ 3.6V
|
|
Temperatura di funzionamento
|
-40°C ~ 85°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
16-SOIC (0,154", larghezza di 3.90mm)
|
|
Pacchetto del dispositivo del fornitore
|
16-SOIC
|
|
Numero del prodotto di base
|
74LCX138
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
con avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI di MC74LCX138DR2G
• Tassa automobilistica di USB
• Monitoraggio del driver
