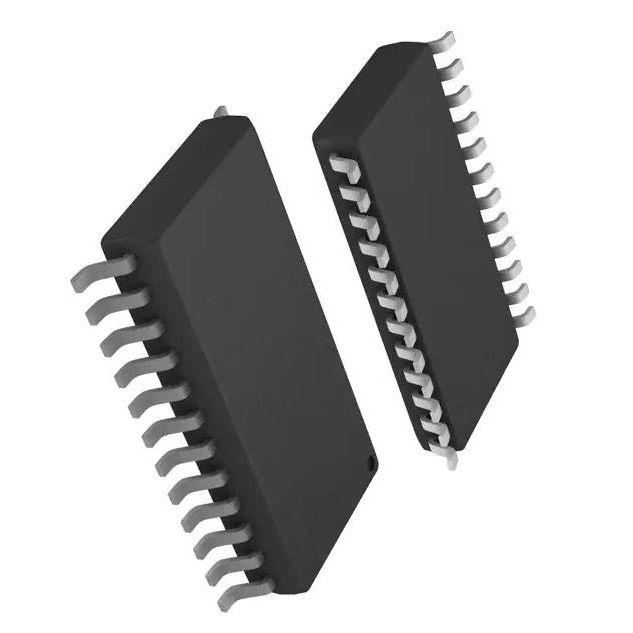

Circuito integrato Chip Motor Driver Analog 24-SOIC 10V ~ 30V di MC33035DWR2G
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | MC33035DWR2G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | MC33035DWR2G | Tensione - rifornimento: | 10V ~ 30V |
|---|---|---|---|
| Temperatura di funzionamento: | -40°C ~ 85°C (TUM) | Pacchetto/caso: | 24-SOIC |
| Potere di fornitura del sensore: | 6,25 V | Montaggio del tipo: | Supporto di superficie |
Descrizione di prodotto
Circuito integrato Chip Motor Driver Analog 24-SOIC 10V ~ 30V di MC33035DWR2G
Driver Analog 24-SOIC del motore del DRIVER 10V-30V 24SOIC del MOTORE di IC
Il MC33035 è una seconda generazione di rendimento elevato monolitica
regolatore senza spazzola del motore di CC che contiene tutte funzioni attive
richiesto per implementare un ciclo aperto completo, tre o a quattro fasi
sistema del controllo motorio. Questo dispositivo consiste di un decodificatore di posizione del rotore
per commutazione adeguata che ordina, a temperatura compensata
riferimento capace di assicurare potere del sensore, frequenza
oscillatore programmabile del dente di sega, tre driver superiori del collettore aperto,
e tre driver inferiori a corrente forte del palo di totem adatti idealmente per
MOSFETs di potere di azionamento.
Caratteristiche di MC33035DWR2G
• un'operazione di 10 - 30 V
• Serrata di Undervoltage
• 6,25 le V forniscono di rimandi capace di assicurare il potere del sensore
• Amplificatore completamente accessibile di errori per il servo del ciclo chiuso
Applicazioni
• I driver a corrente forte possono controllare il MOSFET esterno 3−Phase
Ponte
• Limitazione corrente di Cycle−By−Cycle
• Riferimento corrente di senso di Pinned−Out
• Arresto termico interno
• 60°/300° o 120°/240° sensore selezionabile Phasings
• Può il controllo spazzolare efficientemente i motori di CC con il MOSFET esterno
H−Bridge
• Prefisso di NCV per richiesta automobilistica ed altra di applicazioni
Requisiti unici del cambiamento di controllo e del sito; AEC−Q100
Qualificato e PPAP capaci
• I pacchetti di Pb−Free sono disponibili
Specifiche di MC33035DWR2G
|
Mfr
|
onsemi
|
|
Serie
|
-
|
|
Prodotto
|
MC33035DWR2G
|
| Pacchetto | Nastro & bobina |
|
Tipo del motore - passo passo
|
-
|
|
Tipo del motore - CA, CC
|
CC senza spazzola (BLDC)
|
|
Funzione
|
Regolatore - commutazione, gestione di direzione
|
|
Configurazione di uscita
|
Pre-driver - mezzo ponte (3)
|
|
Interfaccia
|
Analogo
|
|
Tecnologia
|
-
|
|
Risoluzione di punto
|
-
|
|
Applicazioni
|
Uso generale
|
|
Corrente - uscita
|
-
|
|
Tensione - rifornimento
|
10V ~ 30V
|
|
Tensione - carico
|
-
|
|
Temperatura di funzionamento
|
-40°C ~ 85°C (TUM)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
24-SOIC (0,295", larghezza di 7.50mm)
|
|
Pacchetto del dispositivo del fornitore
|
24-SOIC
|
|
Numero del prodotto di base
|
MC33035
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
con avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
MC33035DWR2G
