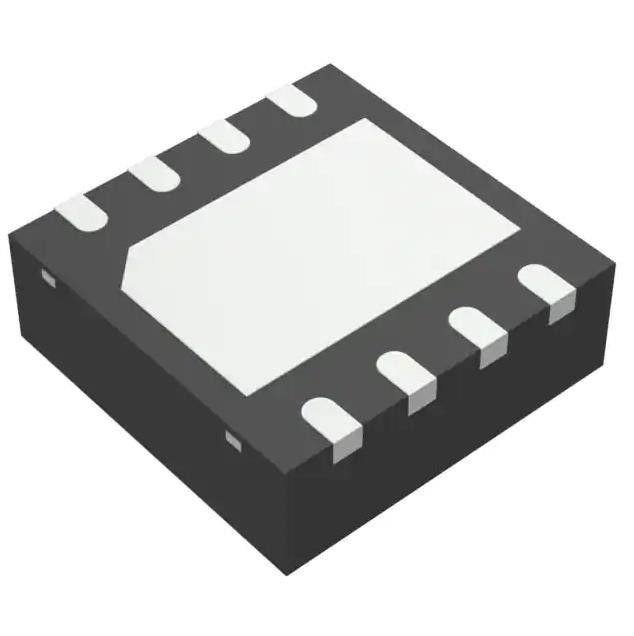

Driver lato basso IC Non-Inverting 8-DFN-S (6x5) del portone MF/di MCP1407T-E
Dettagli:
| Luogo di origine: | originale |
| Marca: | Microchip Technology |
| Certificazione: | Original |
| Numero di modello: | MCP1407T-E MF |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | MCP1407T-E/MF | Tensione - rifornimento: | 4.5V ~ 18V |
|---|---|---|---|
| Tensione di logica - VIL, VIH: | 0,8 V, 2,4 V | Corrente - uscita di punta (fonte, lavandino): | 6A, 6A |
| Tempo di aumento/caduta (tipo): | 20ns, 20ns | Temperatura di funzionamento: | -40°C ~ 125°C |
Descrizione di prodotto
Driver lato basso IC Non-Inverting 8-DFN-S (6x5) del portone MF/di MCP1407T-E
Uscita regolabile 1.25V 1 1.2A 8-SOIC (0,154", larghezza del positivo di Buck Switching Regulator IC di 3.90mm)
I dispositivi MCP1406/07 sono una famiglia dei driver di buffers/MOSFET che caratterizzano un a una uscita
con capacità della corrente di azionamento del picco 6A, bassa tiro-attraverso corrente, abbinata tempi di aumento/caduta e ritardo di propagazione
periodi. Questi dispositivi sono perno-compatibili e sono versioni migliori dei driver del MOSFET TC4420/TC4429.
Caratteristiche di MCP1407T-E/MF
• Alta corrente d'uscita di punta: 6.0A (tipico)
• Tiro-attraverso basso/Inter-conduzione corrente dentro
Stadio di uscita
• Ampio raggio d'azione introdotto di tensione di rifornimento:
- 4.5V a 18V
• Alta capacità di azionamento capacitiva del carico:
- 2500 PF in 20 NS
- 6800 PF in 40 NS
• Tempi di ritardo di scarsità: 40 NS (tipici)
• Tempi abbinati di aumento/caduta
• Corrente bassa del rifornimento:
- Con logica “1" introdotto – µA 130 (tipico)
- Con logica “0" introdotto – µA 35 (tipico)
• Fermo-Su protettivo: Resisterà all'inverso 1.5A
Corrente
• L'input di logica resisterà all'oscillazione negativa fino a 5V
• Pin compatibile con i dispositivi TC4420/TC4429
• Economia di spazio 8-Pin SOIC, PDIP e
8-Pin i pacchetti da 6 x 5 millimetri DFN
Specifiche di MCP1407T-E/MF
|
Mfr
|
Tecnologia del microchip
|
|
Serie
|
-
|
|
Prodotto
|
MCP1407T-E/MF
|
|
Configurazione determinata
|
Lato basso
|
|
Tipo di Manica
|
Singolo
|
|
Numero dei driver
|
1
|
|
Tipo del portone
|
IGBT, N-Manica, MOSFET di P-Manica
|
|
Tensione - rifornimento
|
4.5V ~ 18V
|
|
Tensione di logica - VIL, VIH
|
0.8V, 2.4V
|
|
Corrente - uscita di punta (fonte, lavandino)
|
6A, 6A
|
|
Tipo introdotto
|
Non inversione
|
|
Tempo di aumento/caduta (tipo)
|
20ns, 20ns
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
8-VDFN ha esposto il cuscinetto
|
|
Pacchetto del dispositivo del fornitore
|
8-DFN-S (6x5)
|
|
Numero del prodotto di base
|
MCP1407
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
avck- del wh
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Applicazione di MCP1407T-E/MF
• Alimentazioni elettriche di modo del commutatore
• Azionamento del trasformatore di impulso
• Linea driver
• Azionamento del solenoide e del motore
