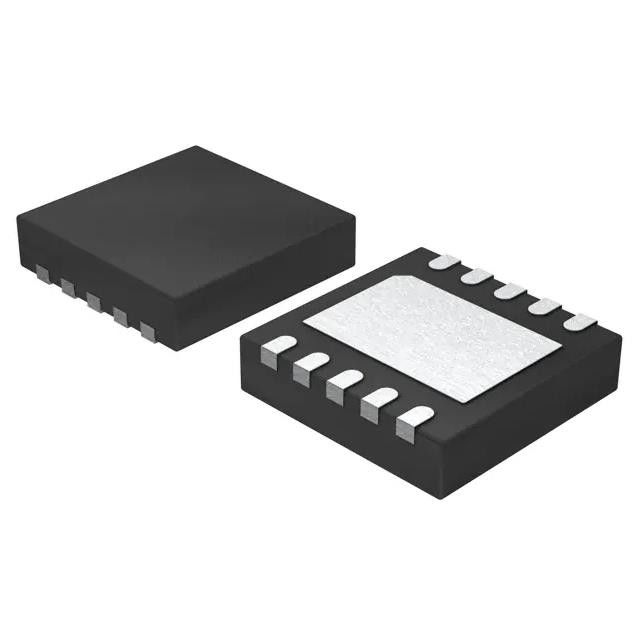

Uscita 2A 10-VFDFN 3.8V del chip 0.8V 1 del circuito integrato di MP4560DQ-LF-Z
Dettagli:
| Luogo di origine: | originale |
| Marca: | Monolithic Power Systems Inc. |
| Certificazione: | Original |
| Numero di modello: | MP4560DQ-LF-Z |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | MP4560DQ-LF-Z | Numero delle uscite: | 1 |
|---|---|---|---|
| Tensione - introdotta (min): | 3,8 V | Tensione - introdotta (massimo): | 55V |
| Tensione - uscita (min/riparato): | 52V | ||
Descrizione di prodotto
Uscita 2A 10-VFDFN 3.8V del chip 0.8V 1 del circuito integrato di MP4560DQ-LF-Z
L'uscita regolabile 0.8V 1 2A 10-VFDFN del positivo di Buck Switching Regulator IC ha esposto il cuscinetto
Il MP4560 è un regolatore di commutazione scendere ad alta frequenza con il MOSFET ad alta tensione integrato di potere di highside interno. Fornisce 2A
uscita con controllo corrente di modo per la risposta veloce del ciclo e la compensazione facile.
Caratteristiche di MP4560DQ-LF-Z
ampio 3.8V a 55V che aziona gamma introdotta
MOSFET interno di potere del 250mΩ
fino alla commutazione programmabile 2MHz
Frequenza
corrente tranquilla del 140μA
stalla ceramica del condensatore del
Morbido inizio interno del
efficienza del fino a 95%
il ha prodotto regolabile da 0.8V a 52V
disponibile in 3x3 10-Pin QFN e SOIC8
con i pacchetti esposti del cuscinetto
Specifiche di MP4560DQ-LF-Z
|
Mfr
|
Potere monolitico Systems Inc.
|
|
Serie
|
-
|
|
Prodotto
|
MP4560DQ-LF-Z
|
|
Funzione
|
Scendere
|
|
Configurazione di uscita
|
Positivo
|
|
Topologia
|
Dollaro
|
|
Tipo dell'uscita
|
Regolabile
|
|
Numero delle uscite
|
1
|
|
Tensione - introdotta (min)
|
3.8V
|
|
Tensione - introdotta (massimo)
|
55V
|
|
Tensione - uscita (min/riparato)
|
0.8V
|
|
Tensione - uscita (massima)
|
52V
|
|
Corrente - uscita
|
2A
|
|
Frequenza - commutazione
|
Fino a 2MHz
|
|
Raddrizzatore sincrono
|
Nessun
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C (TJ)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
10-VFDFN ha esposto il cuscinetto
|
|
Pacchetto del dispositivo del fornitore
|
10-QFN (3x3)
|
|
Numero del prodotto di base
|
MP4560
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
avck- del wh
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Applicazione di MP4560DQ-LF-Z
trasformazione dell'energia ad alta tensione del
sistemi automobilistici del
centrali elettriche industriali del
il ha distribuito le centrali elettriche
sistemi a pile del
