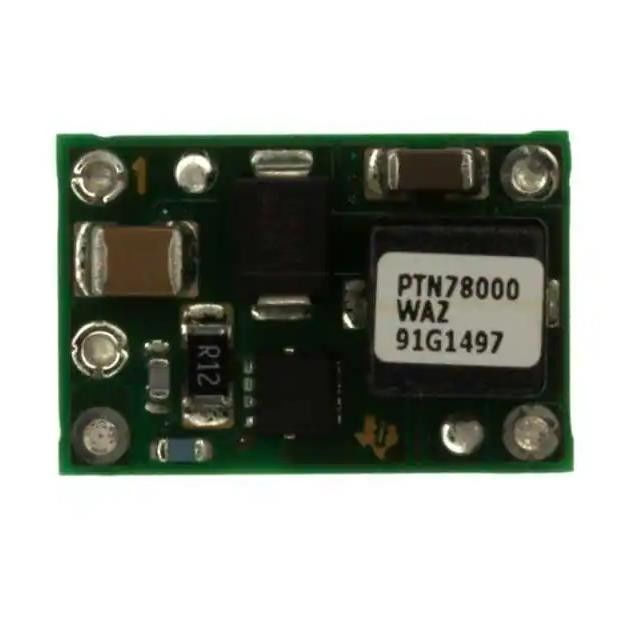

PTN78000WAZT Modulo Convertitore CC 1 Uscita 2,5 ~ 12,6 V 1,5 A 7 V - 36 V Ingresso
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | PTN78000WAZT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | PTN78000WAZT | Numero delle uscite: | 1 |
|---|---|---|---|
| Tensione - introdotta (min): | 7V | Tensione - introdotta (massimo): | 36V |
| Tensione - uscita: | 2,5 ~ 12.6V | Corrente - uscita (massima): | 1.5A |
| Caratteristiche: | OCP, OTP, UVLO | Pacchetto/caso: | Modulo 5-SMD |
Descrizione di prodotto
PTN78000WAZT Modulo Convertitore CC 1 Uscita 2,5 ~ 12,6 V 1,5 A 7 V - 36 V Ingresso
Modulo PoL non isolato Convertitore CC CC 1 Uscita 2,5 ~ 12,6 V 1,5 A 7 V - 36 V Ingresso
Il PTN78000 è una serie di regolatori integrati a commutazione step-down (ISR) ad alta efficienza che rappresentano la terza generazione nell'evoluzione della popolare serie di prodotti 78ST100.Nei nuovi progetti dovrebbe essere considerato al posto delle serie 78ST100, PT78ST100, PT5100 e PT6100 di prodotti a pin singolo in linea (SIP).Il PTN78000 è più piccolo e leggero rispetto ai suoi predecessori e ha caratteristiche di prestazioni elettriche simili o migliorate. Il contenitore a doppia faccia senza custodia presenta anche caratteristiche termiche migliorate ed è compatibile con la roadmap di TI per la conformità RoHS e lead-free.
Caratteristiche diPTN78000WAZT
Corrente di uscita 1,5 A · Ampia tensione di ingresso
(da 7 V a 36 V)/(da 15 V a 36 V)
Regolazione della tensione di uscita ampia (da 2,5 V a 12,6 V)/(da 11,85 V a 22 V)
Alta efficienza (fino al 95%)
Inibizione On/Off
Blocco sottotensione
Limite di corrente in uscita
Arresto per sovratemperatura
Temperatura di esercizio: da -40°C a 85°C
Pacchetto per montaggio superficiale disponibile
Specifiche diPTN78000WAZT
|
Mfr
|
Strumenti texani
|
|
Prodotto
|
PTN78000WAZT
|
|
Tipo
|
Modulo PoL non isolato
|
|
Numero di uscite
|
1
|
|
Tensione - Ingresso (Min)
|
7v
|
|
Tensione - Ingresso (max)
|
36V
|
|
Tensione - Uscita 1
|
2,5 ~ 12,6 V
|
|
Corrente - Uscita (Max)
|
1,5 A
|
|
Applicazioni
|
ITE (commerciale)
|
|
Caratteristiche
|
OCP, OTP, UVLO
|
|
temperatura di esercizio
|
-40°C ~ 85°C
|
|
Efficienza
|
91%
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Confezione/caso
|
Modulo 5-SMD
|
|
Taglia / Dimensione
|
0,75" di lunghezza x 0,50" di larghezza x 0,36" di altezza (19,1 mm x 12,7 mm x 9,1 mm)
|
intervallo (−10 ̊
Classificazioni ambientali e di esportazione
che avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Interessato |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
APPLICAZIONI di PTN78000WAZT
Sistemi HVAC,Test e misurazioni, Strumentazione medica,Adattatori CA/CC Veicoli, Marine e Avionica
