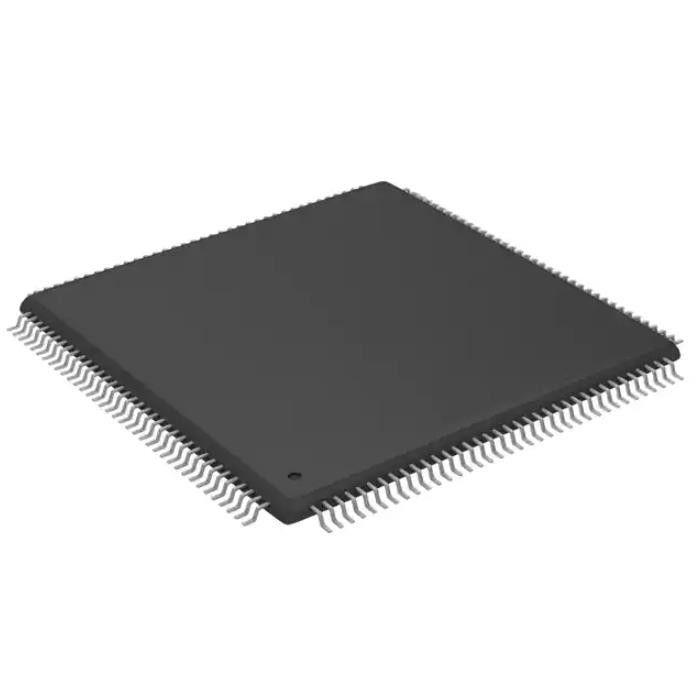

SPC58EC80E5QMC0X Microcontrollore MCU IC 32BIT 4MB FLASH 144ETQFP
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SPC58EC80E5QMC0X |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Obsoleto | Digi-chiave programmabile: | Non verificato |
|---|---|---|---|
| Unità di elaborazione del centro: | e200z420 | Capacità di memoria: | 32 bit dual core |
| Velocità: | 180 Mhz | Connettività: | CANbus, ² C, LINbus, SPI di I |
| Unità periferiche: | DMA | Numero di ingresso/uscita: | 124 |
| Evidenziare: | SPC58EC80E5QMC0X,IC microcontrollore MCU,IC microcontrollore 144ETQFP |
||
Descrizione di prodotto
SPC58EC80E5QMC0X Resistenze di rilevamento corrente Ic Mcu 32bit 4mb Flash 144etqfp
e200z420 Automotive, AEC-Q100, SPC58 Microcontrollore CI 32 bit Dual-Core 180 MHz 4 MB (4 M x 8) FLASH 144-eTQFP (20x20)
Specifiche diSPC58EC80E5QMC0X
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | STMicroelectronics |
| Serie | Settore automobilistico, AEC-Q100, SPC58 |
| Pacchetto | Nastro e bobina (TR) |
| Stato del prodotto | Obsoleto |
| Digi-Key programmabile | Non verificato |
| Processore principale | e200z420 |
| Dimensione del nucleo | Dual-Core a 32 bit |
| Velocità | 180 Mhz |
| Connettività | CANbus, I²C, LINbus, SPI |
| Periferiche | DMA |
| Numero di I/O | 124 |
| Dimensioni della memoria del programma | 4MB (4M x 8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | 128K x 8 |
| Dimensioni RAM | 512K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 3,3V, 5V |
| Convertitori di dati | - |
| Tipo di oscillatore | Interno |
| temperatura di esercizio | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 144-TQFP Piazzola esposta |
| Pacchetto dispositivo fornitore | 144-eTQFP (20x20) |
| Numero del prodotto di base | SPC58 |
Caratteristiche diSPC58EC80E5QMC0X
• Qualificazione AEC-Q100
• Dual core e200z420n3 ad alte prestazioni
– CPU con tecnologia Power Architecture a 32 bit
– Frequenza del core fino a 180 MHz
– Codifica a lunghezza variabile (VLE)
• Memoria flash on-chip da 4224 KB (4096 KB codice flash + 128 KB dati flash): supporta la lettura durante le operazioni di programmazione e cancellazione e blocchi multipli che consentono l'emulazione EEPROM
• Memoria flash HSM dedicata da 176 KB (144 KB di codice + 32 KB di dati)
• SRAM generica on-chip da 384 KB (oltre a 128 KB di RAM dati core locale: 64 KB inclusi in ogni CPU)
• Controller di accesso diretto alla memoria multicanale (eDMA) con 64 canali
• 1 controller di interrupt (INTC)
• Concetto di sicurezza ASIL-B completo di nuova generazione
– ASIL-B della norma ISO 26262
– FCCU per la raccolta e la reazione alle notifiche di errore
– Memory Error Management Unit (MEMU) per la raccolta e la segnalazione di eventi di errore nelle memorie
– Unità di controllo di ridondanza ciclica (CRC).
• Architettura switch crossbar per l'accesso simultaneo a periferiche, Flash o RAM da più bus master con ECC end-to-end
• Unità di attivazione incrociata del corpo (BCTU)
– Attiva le conversioni ADC da qualsiasi canale eMIOS
– Attiva le conversioni ADC da un massimo di 2 PIT_RTI dedicati
• Sottosistema IO modulare potenziato (eMIOS): fino a 64 canali I/O temporizzati con risoluzione del contatore a 16 bit
• Sistema di conversione analogico-digitale potenziato con:
– 3 convertitori analogici veloci indipendenti SAR a 12 bit
– 1 convertitore analogico SAR 12 bit supervisore
– 1 convertitore analogico SAR a 10 bit con supporto della modalità STDBY
• Interfacce di comunicazione
– 18 moduli LINFlexD
– 8 moduli di interfaccia periferica seriale (DSPI) deseriali
– 8 interfacce MCAN con schema avanzato di memoria condivisa e supporto ISO CAN-FD
– Controller FlexRay a doppio canale
– 1 controller ethernet 10/100 Mbps, conforme a IEEE 802.3-2008
• Funzionalità a bassa potenza
– Modalità versatili a basso consumo
– Standby a bassissimo consumo con RTC
– Smart Wake-up Unit per il monitoraggio dei contatti
– Schemi di risveglio rapido
• Doppi loop ad aggancio di fase con dominio di clock stabile per periferiche e dominio di modulazione FM per shell computazionale
Applicazioni DiSPC58EC80E5QMC0X
• Interfaccia di sviluppo Nexus (NDI) conforme allo standard IEEE-ISTO 5001-2003, con supporto per lo standard 2010
• Boot assist Flash (BAF) supporta la programmazione di fabbrica utilizzando un bootload seriale tramite CAN asincrono o LIN/UART
• Intervallo di temperatura di giunzione da -40 °C a 150 °C
Classificazioni ambientali e di esportazione diSPC58EC80E5QMC0X
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Stato REACH | REACH Inalterato |
| ECCN | OBSOLETO |
| HTSUS | 0000.00.0000 |
