NFC Stmicroelectronics ST25R ST25R3917-AQWT 13.56MHz di Felica SPI
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ST25R3917-AQWT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo: | Lettore/transponder RFID |
|---|---|---|---|
| Frequenza: | 13.56MHz | Norme: | Felica, iso 14443, iso 15693, MIFARE, NFC |
| Interfaccia: | SPI | Tensione - rifornimento: | 2.4V ~ 5.5V |
| Temperatura di funzionamento: | -40°C ~ 105°C (TUM) | Montaggio del tipo: | Supporto di superficie |
| Evidenziare: | ST25R3917-AQWT,NFC Stmicroelectronics di Felica SPI,NFC Stmicroelectronics ST25R |
||
Descrizione di prodotto
Resistenze correnti St25r3917-Aqwt Nfc Stmicroelectronics di senso di ST25R3917-AQWT

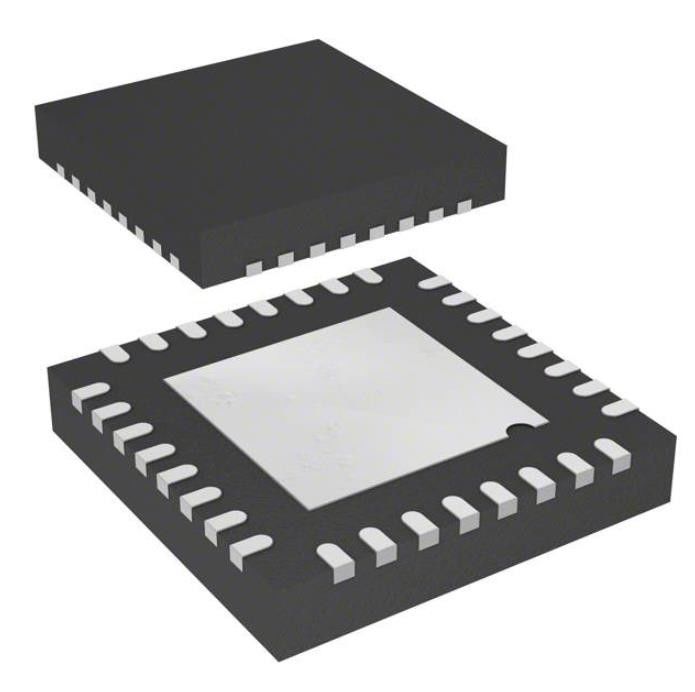

Lettore di RFID/risponditore IC 13.56MHz Felica, iso 14443, iso 15693, MIFARE, NFC SPI 2.4V ~ 5.5V 32-VFQFN ha esposto il cuscinetto
Specifiche di ST25R3917-AQWT
| TIPO | DESCRIZIONE |
| Categoria | Rf e radio |
| RFID, rf Access, monitoraggio CI | |
| Mfr | STMicroelectronics |
| Serie | ST25R |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo | Lettore/risponditore di RFID |
| Frequenza | 13.56MHz |
| Norme | Felica, iso 14443, iso 15693, MIFARE, NFC |
| Interfaccia | SPI |
| Tensione - rifornimento | 2.4V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 105°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 32-VFQFN ha esposto il cuscinetto |
| Pacchetto del dispositivo del fornitore | 32-VFQFPN (5x5) |
| Numero del prodotto di base | ST25 |
Caratteristiche di ST25R3917-AQWT
• Modi operativi
– Lettore/scrittore
– Emulazione della carta
– Peer-to-peer attivo e passivo
• Comunicazione di rf
– EMVCo compiacente analogico e digitale di 3,0
– NFC-A/ISO14443A fino a 848 kbit/s
– NFC-B/ISO14443B fino a 848 kbit/s
– NFC-F/FeliCa™ fino a 424 kbit/s
– NFC-V/ISO15693 fino a 53 kb/s
– Emulazione della carta di NFC-A/ISO14443A e di NFC-F/FeliCa™
– Modi peer-to-peer attivi e passivi dell'obiettivo e dell'iniziatore, fino a 424 kbit/s
– Modi a basso livello per implementare MIFARE Classic® compiacente o altri protocolli su ordinazione
• Caratteristiche fondamentali
– L'output di forza motrice dinamico (DPO) controlla l'intensità di campo per restare entro i limiti dati
– L'onda attiva che modella (AWS) si riduce sopra e sotto-tiri
– Il ricevitore di soppressione di rumore (NSR) permette la ricezione nell'ambiente rumoroso
– Sintonizzazione di antenna automatica (AAT) tramite condensatore variabile
– Trattamento compiacente integrato di EMVCo 3,0 EMD
– Controllo di guadagno automatico e schiacciare caratteristica per massimizzare SNR
– Rilevazione capacitiva ed induttiva di potere basso della carta
– Modi attivi e passivi di NFC di potere basso dell'obiettivo
– Regolabile CHIEDA la profondità di modulazione, 5 - 40%
– Regolatori integrati per amplificare sistema PSRR
– Demodulatore di I/Q e di AM/PM con la somma del canale di banda di base o la selezione di canale automatica
– Possibilità per guidare due singole antenne concluse indipendenti
– Misura di ampiezza e fase di tensione dell'antenna, RSSI, rifornimento del su chip e tensioni regolate
• Interfacce di comunicazione esterne
– 512 byte FIFO
– Interfaccia periferica di serie (SPI) fino a 10 Mbit/s
– I2C con fino a 400 kbit/s in Rapido modo, 1 Mbit/s nel più di Rapido modo e 3,4 Mbit/s nel modo ad alta velocità
• Caratteristiche elettriche
– Ampie tensione di rifornimento e V da °C -40 a °C +105, 2,4 - 5,5 V della gamma di temperatura ambiente (2,6 - 5,5 da °C -20 a °C) +105
– Ampia gamma periferica del rifornimento di comunicazione, 1,65 - 5,5 V
– Oscillatore di quarzo capace di funzionamento con un cristallo da 27,12 megahertz con la partenza veloce
Applicazioni di ST25R3917-AQWT
I dispositivi ST25R3916 e ST25R3917 (qui di seguito citati poichè ST25R3916/7) è adatto a una vasta gamma di applicazioni di HF e di NFC RFID, fra loro
• Dispositivo universale compiacente di NFC del forum di NFC
• Terminale senza contatto compiacente di pagamento di EMVCo 3,0
• Dispositivo per tutti gli usi compiacente di NFC ISO14443 e ISO15693
• Lettore/scrittore di FeliCa™
• Il supporto di tutta e etichetta del forum di cinque le NFC scrive dentro il modo del lettore
• Sostenga tutti i protocolli privati comuni, quale Kovio, CTS, B.
Classificazioni dell'esportazione & ambientali di ST25R3917-AQWT
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
