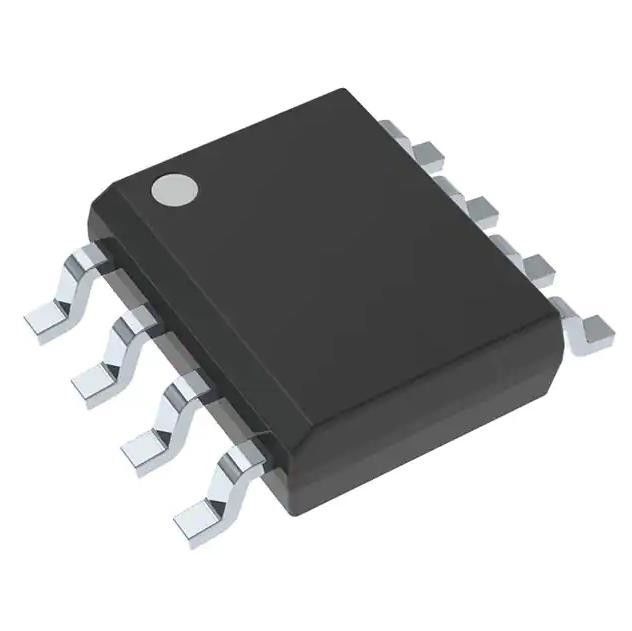

SN65MLVD200DR Integrated Circuit Chip 1/1 di ricetrasmettitore mezzo LVDS 8-SOIC
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | SN65MLVD200ADRG4 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | SN65MLVD200ADRG4 | Numero dei driver/ricevitori: | 1/1 |
|---|---|---|---|
| Duplex: | Metà | Isteresi del ricevitore: | 25 sistemi MV |
| Tasso di dati: | 100Mbps | Protocollo: | LVDS, multipunto |
Descrizione di prodotto
SN65MLVD200DR Integrated Circuit Chip 1/1 di ricetrasmettitore mezzo LVDS 8-SOIC
1/1 di ricetrasmettitore mezzo LVDS, 8-SOIC multipunto
Caratteristiche di SN65MLVD200ADRG4
30-Ω linea differenziale a bassa tensione driver
e ricevitori per la segnalazione del † di tassi fino a
100 Mbps
? Dissipazione di potere a 100 Mbps
– Driver: 50 Mw tipici
– Ricevitore: 30 Mw tipici
? Incontra o supera la revisione corrente di
M-LVDS TIA/EIA-899 standard per
Scambio di dati multipunto
? Driver controllato Output Voltage Transition
Periodi per qualità di segnale migliore
? – 1-V alla gamma di tensione di Comune-modo 3.4-V
Permette il trasferimento di dati con fino a 2 V di
Rumore di fondo
? I ricevitori di tipo 1 incorporano 25 sistemi MV di
Isteresi
Il tipo-2 ricevitori fornisce un contrappeso
(100 sistemi MV) soglia per individuare a circuito aperto
e stati del In ozio-bus
? Funziona a partire da un singolo rifornimento 3.3-V
? Tempi di ritardo di propagazione in genere 2,3 NS
per i driver e 5 NS per i ricevitori
? Ciclo iniziale/giù il driver senza impulso
? Driver Handles Operation Into
Cortocircuito continuo senza danno
? Il bus appunta l'alta impedenza una volta disattivato
o VCC ≤ 1,5 V
? dispositivi 200-Mbps disponibili
(SN65MLVD201, 203, 206 e 207)
Specifiche di SN65MLVD200ADRG4
|
Mfr
|
Texas Instruments
|
|
Serie
|
-
|
|
Prodotto
|
SN65MLVD200ADRG4
|
|
Tipo
|
Ricetrasmettitore
|
|
Protocollo
|
LVDS, multipunto
|
|
Numero dei driver/ricevitori
|
1/1
|
|
Duplex
|
Metà
|
|
Isteresi del ricevitore
|
25 sistemi MV
|
|
Tasso di dati
|
100Mbps
|
|
Tensione - rifornimento
|
3V ~ 3.6V
|
|
Temperatura di funzionamento
|
-40°C ~ 85°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
8-SOIC (0,154", larghezza di 3.90mm)
|
|
Pacchetto del dispositivo del fornitore
|
8-SOIC
|
|
Numero del prodotto di base
|
65MLVD200
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
avck- del wh
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
Applicazioni di SN65MLVD200ADRG4
· A bassa potenza, ad alta velocità, Breve portata Altemative a TIA/EIA-485
· Superficie posteriore o dati multipunto cablati ed orologio
