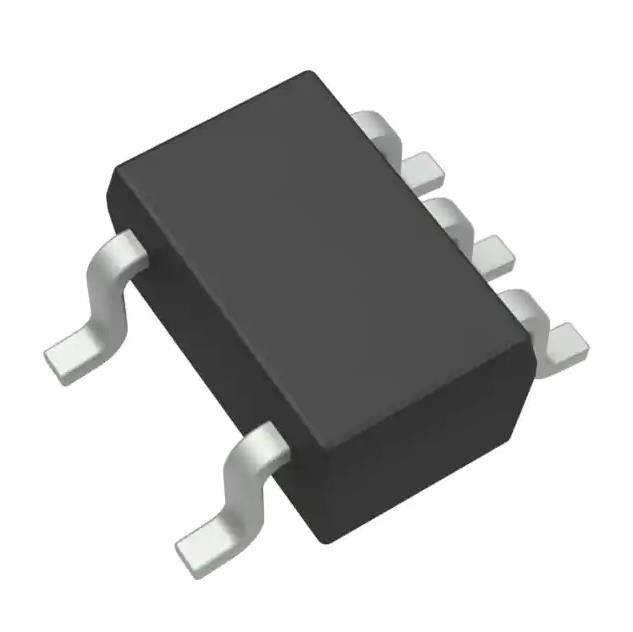

1P1G125QDCKRG4Q1 1 elemento 1 bit per elemento Uscita a 3 stati SC-70-5
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | 1P1G125QDCKRG4Q1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | 1P1G125QDCKRG4Q1 | Tipo dell'uscita: | 3-Stato |
|---|---|---|---|
| Corrente - uscita alta, basso: | 24mA, 24mA | Tensione - rifornimento: | 1,65 V ~ 5,5 V |
| Temperatura di funzionamento: | -40°C ~ 125°C (TUM) | Numero degli elementi: | 1 |
Descrizione di prodotto
1P1G125QDCKRG4Q1 1 elemento 1 bit per elemento Uscita a 3 stati SC-70-5
Buffer, non invertente 1 elemento 1 bit per elemento Uscita a 3 stati SC-70-5
Caratteristiche di1P1G125QDCKRG4Q1
• Qualificazione AEC-Q100 con i seguenti risultati:
– Grado di temperatura del dispositivo 1: da –40°C a +125°C
Intervallo di temperatura ambiente di esercizio
– Modello del corpo umano del dispositivo (HBM) ESD
Classificazione Livello 2
– ESD CDM (Device Charged Device Model).
Classificazione Livello C5
• Disponibile nel piccolo 1,45 mm2
confezione (DRY) Con passo 0,5 mm
• Supporta il funzionamento VCC a 5 V
• Gli ingressi tolleranti alla sovratensione accettano
tensioni a 5,5 V
• Fornisce la traduzione verso il basso a VCC
• Max tpd di 3,7 ns a 3,3 V
• Basso consumo energetico, ICC massimo 10 μA
• Drive di uscita ±24 mA a 3,3 V
• Ioff supporta l'inserimento in tempo reale, lo spegnimento parziale
modalità e protezione back-drive
• Le prestazioni di latch-up superano i 100 mA
Per JESD 78, Classe II
Specifiche di1P1G125QDCKRG4Q1
|
Prodotto
|
1P1G125QDCKRG4Q1
|
|
Tipo di logica
|
Buffer, non invertente
|
|
Numero di elementi
|
1
|
|
Numero di bit per elemento
|
1
|
|
Tipo di ingresso
|
-
|
|
Tipo di uscita
|
3-Stato
|
|
Corrente - Uscita alta, bassa
|
24 mA, 24 mA
|
|
Tensione - Alimentazione
|
1,65 V ~ 5,5 V
|
|
temperatura di esercizio
|
-40°C ~ 125°C (TA)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Confezione/caso
|
5-TSSOP, SC-70-5, SOT-353
|
|
Pacchetto dispositivo fornitore
|
SC-70-5
|
|
Numero del prodotto di base
|
1P1G125
|
intervallo (−10 ̊
Classificazioni ambientali e di esportazione
che avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Applicazioni di1P1G125QDCKRG4Q1
• Qualificato per applicazioni automobilistiche
• Aumentare la potenza del segnale digitale
• Redrive di segnali ad onda quadra fino a 100 MHz
• Abilitare o disabilitare un segnale digitale con stato off ad alta impedenza
