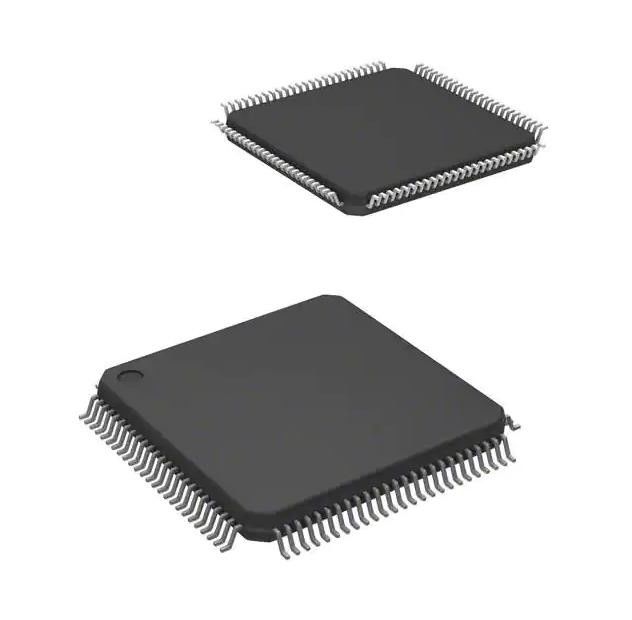

STM32F100VCT6B CI di commutazione alimentazione MCU 32BIT 256KB FLASH 100LQFP 24K x 8
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | STM32F100VCT6B |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | STM32F100VCT6B | Pacchetto: | Vassoio |
|---|---|---|---|
| Velocità: | 24MHz | Numero di ingresso/uscita: | 80 |
| RAM Size: | 24K x 8 | Tensione - rifornimento (Vcc/Vdd): | 2V ~ 3.6V |
| Tipo dell'oscillatore: | Interno | Temperatura di funzionamento: | -40°C ~ 85°C (TUM) |
Descrizione di prodotto
STM32F100VCT6B CI di commutazione alimentazione MCU 32BIT 256KB FLASH 100LQFP 24K x 8
ARM® Cortex®-M3 STM32F1 Microcontroller CI 32 bit Single-Core 24 MHz 256 KB (256 K x 8) FLASH 100-LQFP (14x14)
Caratteristiche diSTM32F100VCT6B
• Gestione orologio, reset e alimentazione
– Alimentazione dell'applicazione e I/O da 2,0 a 3,6 V
– POR, PDR e tensione programmabile
rivelatore (PVD)
– Oscillatore a cristallo da 4 a 24 MHz
– RC interno 8 MHz regolato in fabbrica
– RC interno 40 kHz
– PLL per l'orologio della CPU
– Oscillatore 32 kHz per RTC con calibrazione
• Bassa potenza
– Modalità Sleep, Stop e Standby
– Fornitura VBAT per RTC e registri di backup
• Debug via cavo seriale (SWD) e JTAG I/F
• DMA
– Controller DMA a 12 canali
– Periferiche supportate: timer, ADC, SPI,
IO
2C, USART e DAC
• Convertitore A/D 1 × 12 bit, 1,2 µs (fino a 16 canali)
– Intervallo di conversione: da 0 a 3,6 V
- Termometro
• Convertitori D/A 2 × 12 bit
• Fino a 112 porte I/O veloci
– I/O 51/80/112, tutti mappabili su 16
vettori di interrupt esterni e quasi tutti
5 V-tollerante
Specifiche diSTM32F100VCT6B
|
Mfr
|
STMicroelectronics
|
|
Serie
|
STM32F1
|
|
Prodotto
|
STM32F100VCT6B
|
|
Processore principale
|
ARM® Cortex®-M3
|
|
Dimensione del nucleo
|
Single core a 32 bit
|
|
Velocità
|
24MHz
|
|
Connettività
|
I²C, IrDA, LINbus, SPI, UART/USART
|
|
Periferiche
|
DMA, PDR, POR, PVD, PWM, sensore di temperatura, WDT
|
|
Numero di I/O
|
80
|
|
Dimensioni della memoria del programma
|
256 KB (256 KB x 8)
|
|
Tipo di memoria di programma
|
VELOCE
|
|
Dimensioni EEPROM
|
-
|
|
Dimensioni RAM
|
24k x 8
|
|
Tensione - Alimentazione (Vcc/Vdd)
|
2 V ~ 3,6 V
|
|
Convertitori di dati
|
A/D 16x12b;Re/La 2x12b
|
|
Tipo di oscillatore
|
Interno
|
|
temperatura di esercizio
|
-40°C ~ 85°C (TA)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Confezione/caso
|
100-LQFP
|
|
Pacchetto dispositivo fornitore
|
100-LQFP (14x14)
|
|
Numero del prodotto di base
|
STM32F100
|
Classificazioni ambientali e di esportazione
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
