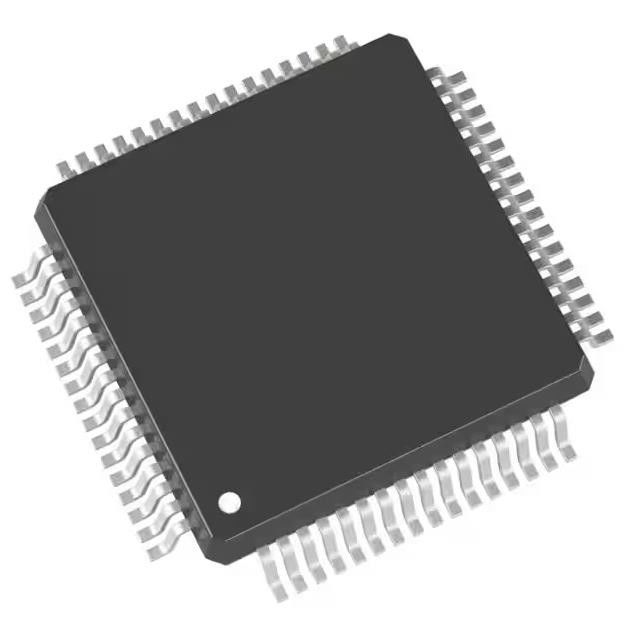

STM32F103RDT6 CI di commutazione alimentazione MCU 32BIT 384KB FLASH 64LQFP I/O 51
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | STM32F103RDT6 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | STM32F103RDT6 | Capacità di memoria: | il Unico centro di 32 bit |
|---|---|---|---|
| Velocità: | 72KHz | Numero di ingresso/uscita: | 51 |
| RAM Size: | 64K x 8 | Tensione - rifornimento (Vcc/Vdd): | 2V ~ 3.6V |
| Convertitori di dati A/D: | 16x12b; D/A 2x12b | Temperatura di funzionamento: | -40°C ~ 85°C (TUM) |
Descrizione di prodotto
STM32F103RDT6 CI di commutazione alimentazione MCU 32BIT 384KB FLASH 64LQFP I/O 51
ARM® Cortex®-M3 STM32F1 Microcontroller CI 32 bit Single-Core 24 MHz 256 KB (256 K x 8) FLASH 100-LQFP (14x14)
La scheda tecnica STM32F103xC/D/E ad alta densità deve essere letta insieme al manuale di riferimento STM32F10xxx.
Per informazioni sulla programmazione, cancellazione e protezione della memoria Flash interna fare riferimento al manuale di programmazione Flash STM32F10xxx.
Caratteristiche diSTM32F103RDT6
• Nucleo: CPU Arm® Cortex®-M3 a 32 bit
– Frequenza massima 72 MHz, 1,25 DMIPS/MHz
(Dhrystone 2.1) prestazioni allo stato di attesa 0 accesso alla memoria
– Moltiplicazione a ciclo singolo e divisione hardware
• Ricordi
– Da 256 a 512 Kbyte di memoria Flash
– fino a 64 Kbyte di SRAM
– Controller di memoria statica flessibile con 4 chip
Selezionare.Supporta Compact Flash, SRAM,
Memorie PSRAM, NOR e NAND
– Interfaccia parallela LCD, modalità 8080/6800
• Gestione orologio, reset e alimentazione
– Alimentazione dell'applicazione e I/O da 2,0 a 3,6 V
– POR, PDR e rilevatore di tensione programmabile (PVD)
– Oscillatore a cristallo da 4 a 16 MHz
– RC interno 8 MHz regolato in fabbrica
– RC interno 40 kHz con calibrazione
– Oscillatore 32 kHz per RTC con calibrazione
• Bassa potenza
– Modalità Sleep, Stop e Standby
– Fornitura VBAT per RTC e registri di backup
• Convertitori A/D 3 × 12 bit, 1 µs (fino a 21 canali)
– Intervallo di conversione: da 0 a 3,6 V
– Capacità di triplo campionamento e mantenimento
- Termometro
• Convertitori D/A 2 × 12 bit
Specifiche diSTM32F103RDT6
|
Mfr
|
STMicroelectronics
|
|
Serie
|
STM32F1
|
|
Prodotto
|
STM32F103RDT6
|
|
Processore principale
|
ARM® Cortex®-M3
|
|
Dimensione del nucleo
|
Single core a 32 bit
|
|
Velocità
|
72MHz
|
|
Connettività
|
CANbus, I²C, IrDA, LINbus, SPI, UART/USART, USB
|
|
Periferiche
|
DMA, controllo motore PWM, PDR, POR, PVD, PWM, sensore di temperatura, WDT
|
|
Numero di I/O
|
51
|
|
Dimensioni della memoria del programma
|
384KB (384KB x 8)
|
|
Tipo di memoria di programma
|
VELOCE
|
|
Dimensioni EEPROM
|
-
|
|
Dimensioni RAM
|
64k x 8
|
|
Tensione - Alimentazione (Vcc/Vdd)
|
2 V ~ 3,6 V
|
|
Convertitori di dati
|
A/D 16x12b;Re/La 2x12b
|
|
Tipo di oscillatore
|
Interno
|
|
temperatura di esercizio
|
-40°C ~ 85°C (TA)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Confezione/caso
|
64-LQFP
|
|
Pacchetto dispositivo fornitore
|
64-LQFP (10x10)
|
|
Numero del prodotto di base
|
STM32F103
|
Classificazioni ambientali e di esportazione
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
