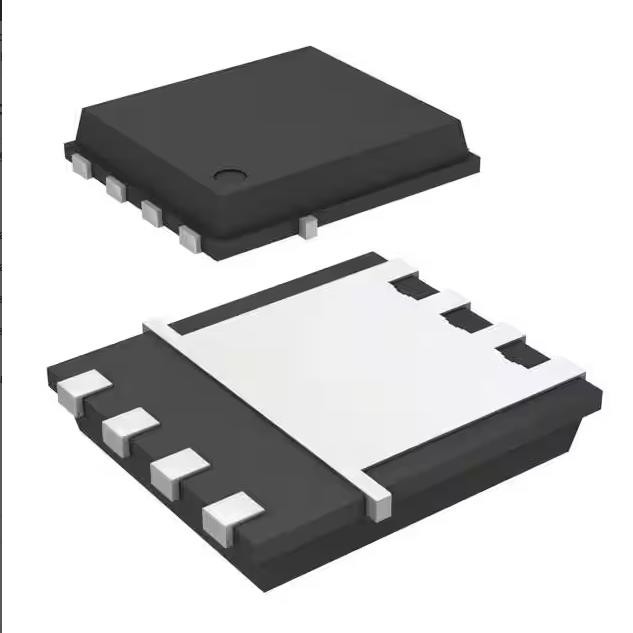

TPH2R306NH1, supporto di superficie in anticipo di N-Manica 60 V 136A 800mW 170W 8-SOP di LQ
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | TPH2R306NH1, LQ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | TPH2R306NH1, LQ | Tipo del FET: | N-Manica |
|---|---|---|---|
| Vuoti a tensione di fonte (Vdss): | 60 V | Tensione di controllo (Max Rds On, Min Rds On): | 6.5V, 10V |
| Identificazione di Vgs (Th) (massimo) @: | 4V @ 1mA | Vgs (massimo): | ±20V |
Descrizione di prodotto
TPH2R306NH1, supporto di superficie in anticipo di N-Manica 60 V 136A 800mW 170W 8-SOP di LQ
N-Manica 60 V 136A (TC) 800mW (tum), 170W (TC) avanzamento di superficie del supporto 8-SOP (5x5.75)
Caratteristiche di TPH2R306NH1, LQ
Tipo N-Manica del FET
MOSFET di tecnologia (ossido di metallo)
Vuoti a tensione di fonte (Vdss) 60 V
Corrente - scolo continuo (identificazione) @ 25°C 136A (TC)
Tensione di controllo (Max Rds On, Min Rds On) 6.5V, 10V
RDS (massimo) @ sull'identificazione, Vgs 2.3mOhm @ 50A, 10V
Identificazione 4V @ 1mA di Vgs (Th) (massimo) @
Tassa del portone (Qg) (massimo) @ Vgs 72 nC @ 10 V
Vgs ±20V (massimo)
Capacità introdotta (Ciss) (massimo) @ Vds 6100 PF @ 30 V
Dissipazione di potere 800mW (massimo) (tum), 170W (TC)
Specifiche di TPH2R306NH1, LQ
|
Mfr
|
Semiconduttore e stoccaggio di Toshiba
|
|
Serie
|
U-MOSVIII-H
|
|
Prodotto
|
TPH2R306NH1, LQ
|
|
Tipo del FET
|
N-Manica
|
| Pacchetto | Nastro & bobina |
|
Tecnologia
|
MOSFET (ossido di metallo)
|
|
Vuoti a tensione di fonte (Vdss)
|
60 V
|
|
Corrente - scolo continuo (identificazione) @ 25°C
|
136A (TC)
|
|
Tensione di controllo (Max Rds On, Min Rds On)
|
6.5V, 10V
|
|
RDS (massimo) @ sull'identificazione, Vgs
|
2.3mOhm @ 50A, 10V
|
|
Identificazione di Vgs (Th) (massimo) @
|
4V @ 1mA
|
|
Tassa del portone (Qg) (massimo) @ Vgs
|
72 nC @ 10 V
|
|
Vgs (massimo)
|
±20V
|
|
Capacità introdotta (Ciss) (massimo) @ Vds
|
6100 PF @ 30 V
|
|
Caratteristica del FET
|
-
|
|
Dissipazione di potere (massima)
|
800mW (tum), 170W (TC)
|
|
Temperatura di funzionamento
|
150°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto del dispositivo del fornitore
|
8-SOP avanzamento (5x5.75)
|
|
Pacchetto/caso
|
8-PowerTDFN
|
Classificazioni dell'esportazione & ambientali
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
