24VQFN Caricabatteria al litio IC 3A 4.2V BQ24296RGET Originale

Descrizione di prodotto

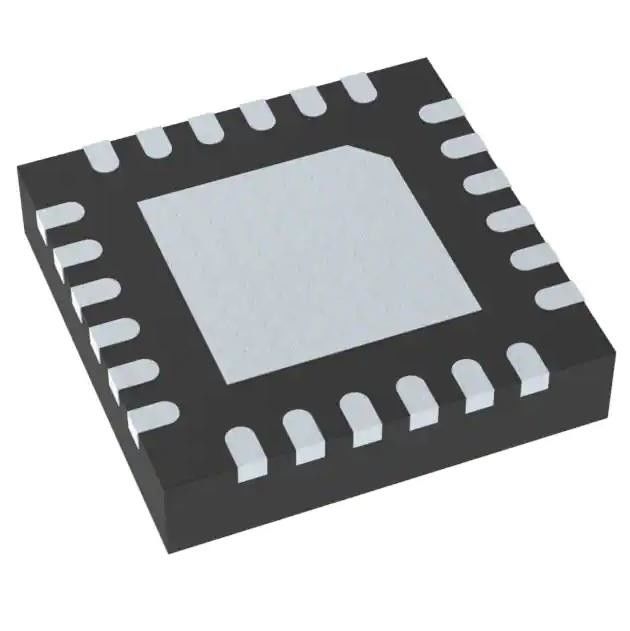

 BQ24296RGET Caricabatterie con chip LED SMD IC agli ioni di litio/polimero 24-VQFN

Caricabatterie IC Ioni di litio/polimero 24-VQFN (4x4) IC BATT CHG LI-ION 1CELL

Il suo percorso di alimentazione a bassa impedenza ottimizza l'efficienza operativa in modalità di commutazione, riduce il tempo di ricarica della batteria e

prolunga la durata della batteria durante la fase di scarica.L'interfaccia seriale I2C con la ricarica e le impostazioni di sistema rende

il dispositivo una soluzione veramente flessibile.

Caratteristiche diBQ24296RGET

• Caricabatterie Switch Mode 3-A ad alta efficienza al 90%.
• Conforme USB a ingresso singolo da 3,9 V a 6,2 V
• Caricabatterie con protezione da sovratensione da 6,4 V
– Host USB o porta di ricarica D+/D

- Rilevamento compatibile con le specifiche del caricabatterie USB (BC1.2)
– Supporta il rilevamento di adattatori 2-A/1-A non standard (bq24297)
– Tensione di ingresso e limite di corrente Supporta USB 2.0 e USB 3.0
– Limite corrente di ingresso: 100 mA, 150 mA, 500 mA, 900 mA, 1 A, 1,5 A, 2 A e 3 A
• USB OTG con uscita regolabile da 4,55 V a 5,5 V a 1 A o 1,5 A
– Avvio rapido OTG (tipo 22 ms)
– 90% di efficienza in modalità Boost a 5 V
– Accurata ±15% Protezione da sovracorrente in modalità Hiccup
• Gestione del percorso di alimentazione VDC (NVDC) stretto
– Sistema istantaneo acceso senza batteria o batteria completamente scarica
– Funzionamento ideale del diodo in modalità Supplemento batteria
• Frequenza di commutazione di 1,5 MHz per induttore a basso profilo da 1,2 mm

• Sicurezza

– Rilevamento della temperatura della batteria per la carica e la scarica in modalità OTG

– Timer di sicurezza per la ricarica della batteria

– Regolazione termica e spegnimento termico

– Protezione da sovratensione di ingresso e di sistema

– Protezione da sovracorrente MOSFET

• Uscite stato di carica per LED o processore host

• Massima capacità di tracciamento della potenza grazie alla regolazione della tensione di ingresso

• Corrente di dispersione della batteria bassa di 20 µA e modalità di spedizione supportata

• Confezione VQFN-24 da 4,00 mm x 4,00 mm

Specifiche diBQ24296RGET

intervallo (−10 ̊

Classificazioni ambientali e di esportazione

con avck-

APPLICAZIONI diBQ24296RGET
