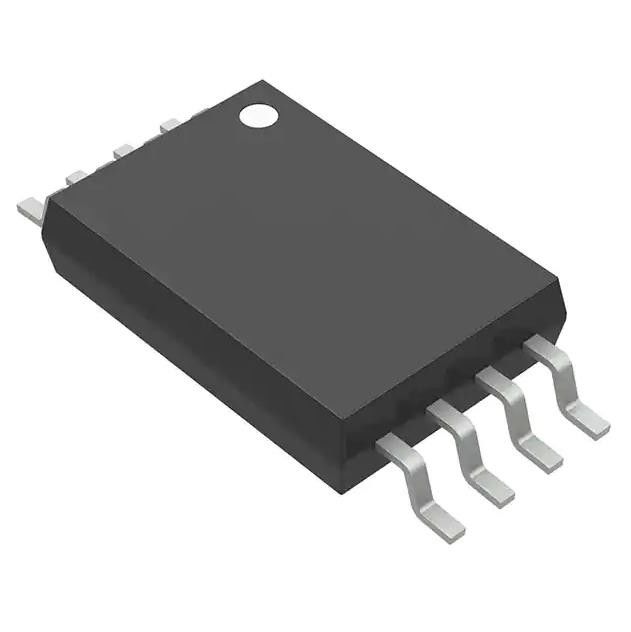

8-TSSOP Batteria agli ioni di litio IC per monitor a montaggio superficiale IC 25DSBGA BQ26221PWR
Dettagli:
| Luogo di origine: | originale |
| Marca: | Texas Instruments |
| Certificazione: | REACH |
| Numero di modello: | BQ26221PWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | BQ26221PWR | Numero delle cellule: | 1 |
|---|---|---|---|
| Funzione: | Monitor della batteria | Tensione del pacchetto della batteria: | 4.2V |
| Chimica della batteria: | Ione del litio | Interfaccia: | HDQ |
| Temperatura di funzionamento: | -20°C ~ 70°C (TUM) | Pacchetto del dispositivo del fornitore: | 8-TSSO |
| Evidenziare: | 8-TSSOP CI monitor batteria agli ioni di litio,BQ26221PWR,CI a montaggio superficiale 25DSBGA |
||
Descrizione di prodotto
Circuito integrato dello ione 8-TSSOP SMD LED del litio di CI del monitor della batteria della batteria BQ26221PWR
IC BATT CHG LI-ION 1CELLA 25DSBGA
Il bq26221 funziona con il controller host nel sistema portatile per implementare il sistema di gestione della batteria.
Caratteristiche diBQ26221PWR
Comunica direttamente con il motore HDQ integrato nel processore TI OMAP
Circuito integrato di monitoraggio multifunzione progettato per funzionare con un controller host intelligente:
− Fornisce informazioni sullo stato di carica delle batterie ricaricabili
− Fornisce una misurazione accurata della tensione e della temperatura della batteria
Integrazione della corrente di carica e scarica coulometrica ad alta precisione con compensazione automatica dell'offset
Il convertitore analogico-digitale a 11 bit riporta la tensione della batteria con guadagno e offset
Specifiche diBQ26221PWR
|
TIPO
|
DESCRIZIONE
|
|---|---|
|
Categoria
|
Circuiti integrati (CI)
Gestione energetica (PMIC)
Gestione della batteria
|
|
Mfr
|
Strumenti texani
|
|
Serie
|
-
|
|
Stato del prodotto
|
Obsoleto
|
| Pacchetto | Nastro e bobina (TR) |
|
Funzione
|
Monitoraggio della batteria
|
|
Chimica della batteria
|
Ioni di litio
|
|
Numero di celle
|
1
|
|
Protezione dai guasti
|
-
|
|
Interfaccia
|
HDQ
|
|
temperatura di esercizio
|
-20°C ~ 70°C (TA)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Confezione/caso
|
8-TSSOP (0,173", 4,40 mm di larghezza)
|
|
Pacchetto dispositivo fornitore
|
8-TSSO
|
|
Numero del prodotto di base
|
BQ26221
|
Altre caratteristiche diBQ26221PWR
Correzione
Rilevamento di corrente differenziale
32 byte di RAM per uso generico
96 byte di Flash (inclusi 32 byte di Shadow Flash)
8 byte di ID ROM
Il sensore di temperatura interno elimina la necessità di un termistore esterno
Porta di ingresso/uscita digitale programmabile
La base dei tempi interna ad alta precisione elimina l'oscillatore a cristallo esterno
Basso consumo energetico:
− In esercizio: 30 µA
− Sonno: 1 µA
− Ibernazione: 600 nA
Interfaccia seriale HDQ a filo singolo
Confezione: TSSOP A 8 PIOMBI
intervallo (−10 ̊
Classificazioni ambientali e di esportazione
con avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI di BQ26221PWR
• Orologi intelligenti e altri dispositivi indossabili
• Accessori fitness
• Accessori medici per il monitoraggio della salute
• Giocattoli ricaricabili
