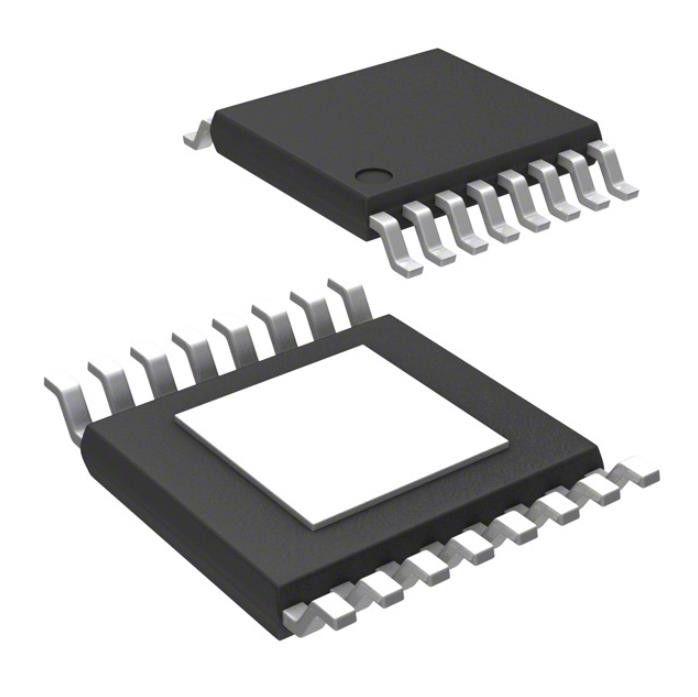

supporto IC TPS2HB16BQPWPRQ1 della superficie di IC dell'interruttore di accensione 16mOhm
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS2HB16BQPWPRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Rapporto - introdotto: Uscita: | 0,042361111 | Configurazione di uscita: | Alto lato |
|---|---|---|---|
| Tipo dell'uscita: | N-Manica | Interfaccia: | Inserita/disinserita |
| Tensione - carico: | 3V ~ 28V | Tensione - rifornimento (Vcc/Vdd): | Non richiesto |
| Corrente - uscita (massima): | 60A | RDS su (tipo): | 16mOhm |
| Evidenziare: | 16mOhm interruttore di accensione IC,16mOhm supporto di superficie IC,TPS2HB16BQPWPRQ1 |
||
Descrizione di prodotto
TPS2HB16BQPWPRQ1 296-TPS2HB16BQPWPRQ1TR-ND di Mohm Otp B della hydra 16 degli incavi della immersione CI
N-Manica 60A 16-HTSSOP di 1:1 driver/dell'interruttore di accensione
Specifiche di TPS2HB16BQPWPRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Commutatori di distribuzione di energia, driver del carico | |
| Mfr | Texas Instruments |
| Serie | Automobilistico, AEC-Q100 |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo del commutatore | Uso generale |
| Numero delle uscite | 2 |
| Rapporto - introdotto: Uscita | 0,042361111 |
| Configurazione di uscita | Alto lato |
| Tipo dell'uscita | N-Manica |
| Interfaccia | Inserita/disinserita |
| Tensione - carico | 3V ~ 28V |
| Tensione - rifornimento (Vcc/Vdd) | Non richiesto |
| Corrente - uscita (massima) | 60A |
| RDS su (tipo) | 16mOhm |
| Tipo introdotto | - |
| Caratteristiche | - |
| Protezione dell'errore | Limitazione corrente (regolabile), sopra la temperatura |
| Temperatura di funzionamento | -40°C ~ 125°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto del dispositivo del fornitore | 16-HTSSOP |
| Pacchetto/caso | 16-PowerTSSOP (0,173", larghezza di 4.40mm) |
| Numero del prodotto di base | TPS2HB16 |
Caratteristiche di TPS2HB16BQPWPRQ1
• Qualificato per le applicazioni automobilistiche
• AEC-Q100 si è qualificato con i seguenti risultati:
– Grado 1 di temperatura del dispositivo: TUM – 40°C alla gamma di temperatura ambiente di funzionamento 125°C
– Livello 2 di classificazione di HBM ESD del dispositivo
– Livello C4B di classificazione del dispositivo CDM ESD
– Resiste allo scarico del carico 40-V
• Commutatore lato alto astuto a doppio canale con 16 mΩ RON (TJ 25°C)
• Migliori l'affidabilità livellata del sistema con la limitazione corrente regolabile
– Limite corrente regolabile da 4,1 A a 48,5 A ed internamente riparato a 60 A
• Robusto integrato ha prodotto la protezione:
– Protezione termica integrata
– Protezione contro breve frantumare/batteria
– Protezione contro gli eventi inversi della batteria compreso il accendere automatico con tensione inversa
– Automatico chiuso se la perdita di batteria/terra accade
– Morsetto integrato dell'uscita per demagnetizzare i carichi induttivi
– Trattamento configurabile dell'errore
• L'uscita analogica di senso può essere esattamente la misura configurata:
– Corrente del carico – temperatura del dispositivo
• Fornisce l'indicazione dell'errore tramite il perno di SNS
– Rilevazione del carico e della breve batteria aperti
Applicazioni di TPS2HB16BQPWPRQ1
• Modulo automobilistico dell'esposizione
• Moduli di ADAS
• Modulo di comodità di Seat
• Unità di controllo della trasmissione
• Modulo di controllo di HVAC
• Moduli di controllo del corpo
• Illuminazione del LED
• lampadine 2x27W
Classificazioni dell'esportazione & ambientali di TPS2HB16BQPWPRQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | PORTATA colpita |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
