14TSSOP Inverter Logic Gate IC 74HC32PW 118 4CH 2-INP 4 canali
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | 74HC32PW, 118 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | O portone | Numero di circuiti: | 4 |
|---|---|---|---|
| Numero degli input: | 2 | Voltaggio - Fornitura: | 2V ~ 6V |
| Corrente - Quiescent (Max): | µA 2 | Corrente: alta e bassa uscita: | 5.2mA, 5.2mA |
| Livello logico introdotto - minimo: | 0,5 V ~ 1,8 V | Livello logico introdotto -: | 1.5V ~ 4.2V |
| Evidenziare: | 14TSSOP Inverter Logic Gate IC,74HC32PW 118 4CH 2-INP,Inverter Logic Gate IC 74HC32PW |
||
Descrizione di prodotto

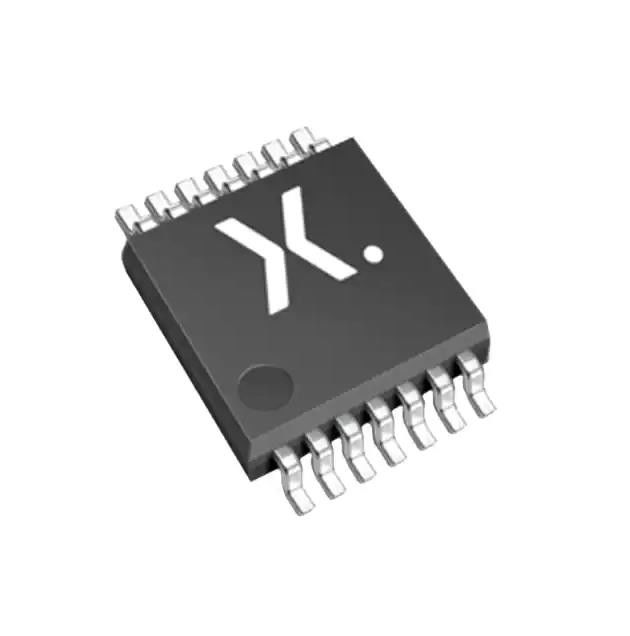

74HC32PW,118 GATE IC OR 4CH 2-INP 14TSSOP Portali e inverter logici
OR gate IC 4 canale 14-TSSOP
Specificità di 74HC32PW,118
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Nexperia USA Inc. |
| Serie | 74HC |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | Porta OR |
| Numero di circuiti | 4 |
| Numero di input | 2 |
| Caratteristiche | - |
| Voltaggio - Fornitura | 2V ~ 6V |
| Corrente - Quiescent (Max) | 2 μA |
| Corrente: alta e bassa uscita | 5.2mA, 5.2mA |
| Livello logico di input - basso | 0.5V ~ 1.8V |
| Livello logico di input - alto | 1.5V ~ 4.2V |
| Ritardo massimo di propagazione @ V, Max CL | 15ns @ 6V, 50pF |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 14-TSSOP |
| Confezione / Cassa | 14-TSSOP (0,173", 4,40 mm di larghezza) |
| Numero del prodotto di base | 74HC32 |
Caratteristiche del74HC32PW,118
• Ampia gamma di tensione da 2.0 a 6.0 V
• CMOS a bassa dissipazione di potenza
• Alta resistenza al rumore
• prestazioni di chiusura superiori a 100 mA per JESD 78 classe II livello B
• Risponde alle norme JEDEC:
• JESD8C (2,7 V a 3,6 V)
• JESD7A (2,0 V a 6,0 V)
• Livelli di input:
• Per 74HC32: livello CMOS
• Per 74HCT32: livello TTL
• Impedanza di uscita simmetrica
• ritardi di propagazione equilibrati
• Protezione ESD:
• HBM JESD22-A114F supera i 2000 V
• MM JESD22-A115-A supera i 200 V
• Opzioni di pacchetti multipli
• specificato da -40 °C a +85 °C e da -40 °C a +125 °C
Descrizione generaledi74HC32PW,118
Il 74HC32; 74HCT32 è un quad 2-input OR gate. Gli ingressi includono diodi di pinza. Questo consente l'uso di resistori limitatori di corrente per interfacciare gli ingressi a tensioni superiori a VCC.
Classificazioni ambientali e di esportazione74HC32PW,118
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
