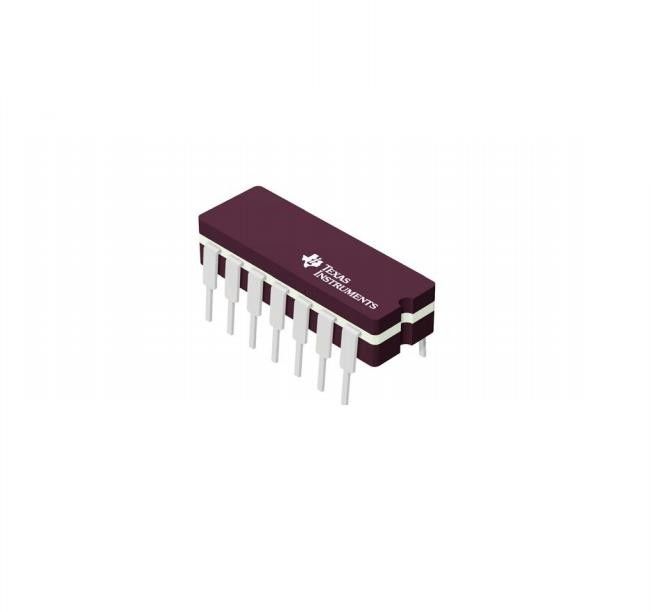

La logica programmabile MILITARE scheggia 4CH 2 HA INTRODOTTO 3V a 1 CD4001BF3A
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CD4001BF3A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Modello: | JM38510/50404BRA | Pacchetto: | massa |
|---|---|---|---|
| Mfg: | TI | Temperatura: | -55°C ~ 125°C |
| Stato del prodotto: | Attivo | ||
| Evidenziare: | Chip di logica programmabili MILITARI,Chip di logica programmabili 4CH,CD4001BF3A |
||
Descrizione di prodotto
Circuito integrato MILITARE IC Chip Logic 4-CH, 2-INPUT 3-V di CD4001BF3A a 1
Manica 14-CDIP di IC 4 della porta NOR
Specifiche di CD4001BF3A
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portoni ed invertitori | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Metropolitana |
| Stato del prodotto | Attivo |
| Tipo di logica | Porta NOR |
| Numero dei circuiti | 4 |
| Numero degli input | 2 |
| Caratteristiche | - |
| Tensione - rifornimento | 3V ~ 18V |
| Corrente - tranquillo (massimo) | µA 5 |
| Corrente - uscita alta, basso | 6.8mA, 6.8mA |
| Livello logico introdotto - minimo | 1.5V ~ 4V |
| Livello logico introdotto - | 3.5V ~ 11V |
| Max Propagation Delay @ V, CL massimo | 90ns @ 15V, 50pF |
| Temperatura di funzionamento | -55°C ~ 125°C |
| Montaggio del tipo | Attraverso il foro |
| Pacchetto del dispositivo del fornitore | 14-CDIP |
| Pacchetto/caso | 14-CDIP (0,300", 7.62mm) |
Caratteristiche di CD4001BF3A
■Ritardo di propagazione time=60 NS (tipo.) a CL=50pF, VDD=10V
■Input attenuati ed uscite
■Mmetrical sy standardizzato ha prodotto le caratteristiche
■100% testedformaximumquiescentcurrentat201 5-V.10-V e valutazioni parametriche 15-V
■Corrente di ingresso massima di 1μA a 18V sopra la gamma completa di pacchetto-temperatura; Na 100 a 18 V e 25°c
margine del #Noise (sopra la gamma di temperature del pacchetto completo):
1Vat VDD=5V 2Vat VDD=10V 2.5VatVDD-15V
■Soddisfa tutte le richieste della norma sperimentale No.13B di JEDEC, «forDescriptionof standard «la B» SeriesCMOSDevices» di Specltications
VALUTAZIONI MASSIME, valori di Assoluto-massimo di CD4001BF3A
GAMMA DI CC SUPPLY-VOLTAGE. (VDD)
Refarancad di tensioni al terminale del Vss): - 0.5V to+20V
GAMMA di NPUTvoLTAGE, TUTTI GLI INPUT: - 0.5V a VDD +05V
DCINPUTCuARENT, AY ONEINPUT: ±10mA
DISSIPAZIONE DI POTERE PER PACCHETTO (PALLADIO)
ForTA=-559Clo+100°C, 500mW
ForTA=+100C lo125°C, lo 200mw di Drnte Lineartys 12mwW/C
DISSIPAZIONE DEL DISPOSITIVO PER TRANSISTOR PRODOTTO
FORTA=FULLPACKAGE-TEMPERATURERANGE (TUTTO IL pacchetto Typee): 100mW
CAVO TEMPERATUAE (DURANTE LA SALDATURA):
Al fromcase a ±1/32 pollici di distanza 1/16 (1.59±0.79mm) per 10s +265°C massimo
Classificazioni dell'esportazione & ambientali di CD4001BF3A
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | Non applicabile |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
