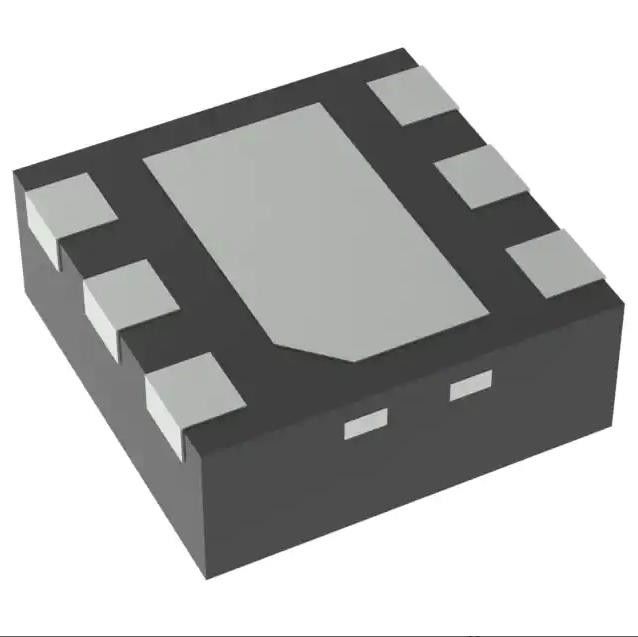

LP5912-2.8DRVR Circuito integrato Chip Ic Reg lineare 2.8v 500ma 6wson
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LP5912-2.8DRVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Configurazione di uscita: | Positivo |
|---|---|---|---|
| Tipo dell'uscita: | Riparato | Numero dei regolatori: | 1 |
| Tensione - introdotta (massimo): | 6.5V | Tensione - uscita (min/riparato): | 2.8V |
| Interruzione procedura di tensione (massima): | 0.25V @ 500mA | Corrente - uscita: | 500mA |
Descrizione di prodotto
LP5912-2.8DRVR Circuito integrato Chip Ic Reg lineare 2.8v 500ma 6wson
Regolatore di tensione lineare IC positivo fisso 1 uscita 500mA 6-WSON (2x2)
Specifiche diLP5912-2.8DRVR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Lineari | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Stato del prodotto | Attivo |
| Configurazione dell'uscita | Positivo |
| Tipo di uscita | Fisso |
| Numero di regolatori | 1 |
| Tensione - Ingresso (max) | 6,5 V |
| Tensione - Uscita (Min/Fisso) | 2,8 V |
| Tensione - Uscita (max) | - |
| Caduta di tensione (max) | 0,25 V a 500 mA |
| Corrente - Uscita | 500 mA |
| Corrente - A riposo (Iq) | 55µA |
| Corrente - Fornitura (Max) | 600µA |
| PSRR | 80dB ~ 40dB (100Hz ~ 100kHz) |
| Funzionalità di controllo | Abilita, Power Good, Soft Start |
| Funzioni di protezione | Surriscaldamento, inversione di polarità, cortocircuito |
| temperatura di esercizio | -40°C ~ 125°C (TJ)) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 6-WDFN Piazzola esposta |
| Pacchetto dispositivo fornitore | 6-WSON (2x2) |
| Numero del prodotto di base | LP5912 |
Caratteristiche diLP5912-2.8DRVR
• Intervallo tensione di ingresso: da 1,6 V a 6,5 V
• Intervallo tensione di uscita: da 0,8 V a 5,5 V
• Corrente di uscita fino a 500 mA
• Basso rumore di tensione in uscita: 12 µVRMS tipico
• PSRR a 1 kHz: 75 dB tipico
• Tolleranza sulla tensione di uscita (VOUT ≥ 3,3 V): 2%
• QI basso (abilitato, senza carico): 30 µA tipico
• Bassa caduta di tensione (VOUT ≥ 3,3 V): 95 mV tipici con carico di 500 mA
• Stabile con condensatori di ingresso e uscita in ceramica da 1 µF
• Protezione da sovraccarico termico e cortocircuito
• Protezione da corrente inversa
• Nessun condensatore di bypass del rumore richiesto
• Uscita scarico automatico per spegnimento rapido
• Uscita power-good con ritardo tipico di 140 µs
• Soft-Start interno per limitare la corrente di spunto
• Da –40°C a +125°C Intervallo di temperatura operativa della giunzione
ApplicazioniDiLP5912-2.8DRVR
• Moduli fotocamera
• Sensori
• Ricetrasmettitori radio audio HiFi
• PLL/sintetizzatore, clocking
• Applicazioni a media corrente e sensibili al rumore
Classificazioni Ambientali ed EsportazionionsDiLP5912-2.8DRVR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
