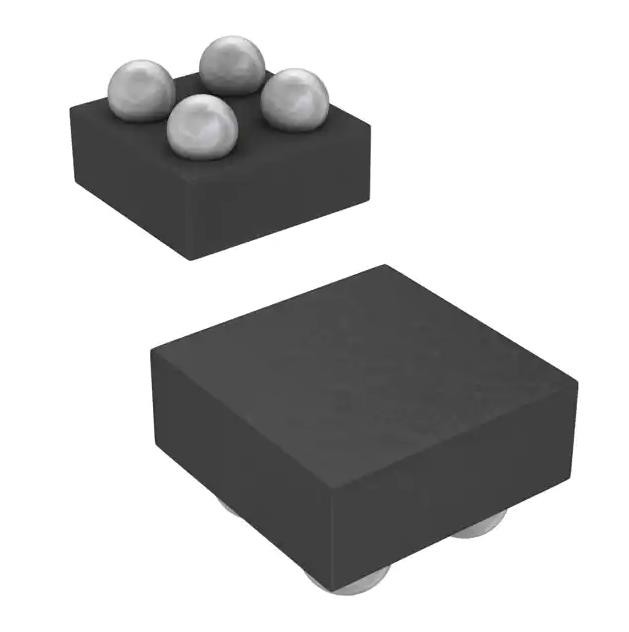

1:1 4dsbga 2A 4-DSBGA di P-Manica dell'interruttore di accensione/driver di TPS22916CYFPR IC
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS22916CYFPR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo del commutatore: | Uso generale |
|---|---|---|---|
| Numero delle uscite: | 1 | Rapporto - introdotto: Uscita: | 1:01 |
| Configurazione di uscita: | Alto lato | Tipo dell'uscita: | P-Manica |
| Tensione - rifornimento (Vcc/Vdd): | 1 V ~ 5,5 V | Tensione - carico: | 5.5V |
Descrizione di prodotto
1:1 4dsbga 2A 4-DSBGA di P-Manica dell'interruttore di accensione/driver di TPS22916CYFPR IC
|
P-Manica 2A 4-DSBGA di 1:1 driver/dell'interruttore di accensione
|
Specifiche di TPS22916CYFPR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Commutatori di distribuzione di energia, driver del carico | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Stato del prodotto | Attivo |
| Tipo del commutatore | Uso generale |
| Numero delle uscite | 1 |
| Rapporto - introdotto: Uscita | 1:1 |
| Configurazione di uscita | Alto lato |
| Tipo dell'uscita | P-Manica |
| Interfaccia | - |
| Tensione - carico | 5.5V |
| Tensione - rifornimento (Vcc/Vdd) | 1V ~ 5.5V |
| Corrente - uscita (massima) | 2A |
| RDS su (tipo) | 200mOhm |
| Tipo introdotto | Non inversione |
| Caratteristiche | Ha ucciso Rate Controlled |
| Protezione dell'errore | Corrente inversa |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto del dispositivo del fornitore | 4-DSBGA |
| Pacchetto/caso | 4-XFBGA, DSBGA |
| Numero del prodotto di base | TPS22916 |
Caratteristiche di TPS22916CYFPR
• Gamma introdotta di tensione di funzionamento (VIN): 1 V-5.5 V
• Corrente continua massima (IMAX): 2 A
• Su resistenza (RON):
– 5 VIN = 60 mΩ (tipo.), 100 mΩ (massimo 85°C)
– 1,8 VIN = 100 mΩ (tipo.), 150 mΩ (massimo 85°C)
– 1 VIN = 200 mΩ (tipo.), 325 mΩ (massimo 85°C)
• Consumo di energia ultrabasso:
– Sullo stato (quoziente d'intelligenza): 0,5 µA (tipo.), 1 µA (massimo)
– FUORI dallo stato (ISD): 10 Na (tipo.), 100 Na (massimo)
– TPS22916BL/CL/CNL (ISD): 100 Na (tipo.), 300 Na (massimo)
• Smart sul pulldown del perno (RPD):
– SU ≥ VIH (IONE): 10 Na (massimo)
– SU ≤ VIL (RPD): 750 kΩ (tipo.)
• Sincronizzazione lenta nella corrente di afflusso di limiti di versione di C:
– 5-V tempo d'apertura (tonnellata): µs 1400 a 5 mV/µs
– 1.8-V tempo d'apertura (tonnellata): 3000 µs a 1 mV/µs
– 1-V tempo d'apertura (tonnellata): 6500 µs a 0,3 mV/µs
• La sincronizzazione veloce nella versione di b riduce il tempo di attesa:
– 5-V tempo d'apertura (tonnellata): 115 µs a 57 mV/µs
– 1.8-V tempo d'apertura (tonnellata): 250 µs a 12 mV/µs
– 1-V tempo d'apertura (tonnellata): 510 µs a 3,3 mV/µs
• Sempre-sulla vera didascalia corrente inversa (RCB):
– Corrente di attivazione (IRCB): – 500 mA (tipo.)
– Perdita inversa (IIN, RCB): – 300 Na (massimo)
• Scarico rapido dell'uscita (QOD): 150 Ω (tipo.) (la versione di N non ha QOD)
• Minimo attivo permettere all'opzione (L versioni)
Applicazioni di TPS22916CYFPR
• Wearables
• Smartphones
• Compresse • Altoparlanti portatili
Classificazioni dell'esportazione & ambientali di TPS22916CYFPR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
