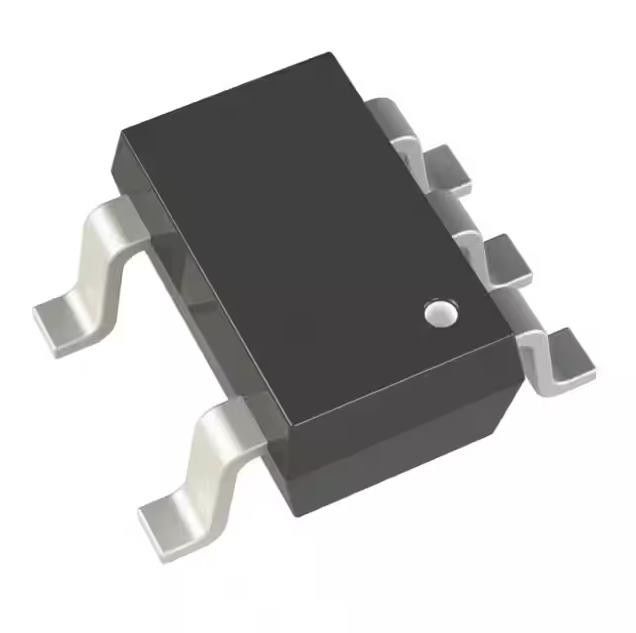

Registrazione 300ma Tsot23 di Chip Ic Reg Lin Pos del circuito integrato ADP171AUJZ-R7
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADP171AUJZ-R7 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Configurazione di uscita: | Positivo |
|---|---|---|---|
| Tipo dell'uscita: | regolabile | Numero dei regolatori: | 1 |
| Tensione - introdotta (massimo): | 3.6V | Tensione - uscita (min/riparato): | 0.8V |
| Tensione - uscita (massima): | 3V | Interruzione procedura di tensione (massima): | 0.135V @ 300mA |
Descrizione di prodotto
Registrazione 300ma Tsot23 di Chip Ic Reg Lin Pos del circuito integrato ADP171AUJZ-R7
Uscita regolabile positiva 300mA TSOT-23-5 di IC del regolatore di tensione lineare 1
Specifiche di ADP171AUJZ-R7
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Regolatori di tensione - lineari | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Stato del prodotto | Attivo |
| Configurazione di uscita | Positivo |
| Tipo dell'uscita | Regolabile |
| Numero dei regolatori | 1 |
| Tensione - introdotta (massimo) | 3.6V |
| Tensione - uscita (min/riparato) | 0.8V |
| Tensione - uscita (massima) | 3V |
| Interruzione procedura di tensione (massima) | 0.135V @ 300mA |
| Corrente - uscita | 300mA |
| Corrente - tranquillo (quoziente d'intelligenza) | µA 60 |
| Corrente - rifornimento (massimo) | µA 260 |
| PSRR | 73dB ~ 47dB (1kHz ~ 100kHz) |
| Caratteristiche di controllo | Permetta a |
| Caratteristiche di protezione | Sopra la corrente, sopra la temperatura, nell'ambito della serrata di tensione (UVLO) |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | SOT-23-5 sottile, TSOT-23-5 |
| Pacchetto del dispositivo del fornitore | TSOT-23-5 |
| Numero del prodotto di base | ADP171 |
Caratteristiche di ADP171AUJZ-R7
Corrente d'uscita massima: 300 mA
Gamma di tensione in ingresso: 1,6 V - 3.6V
Corrente tranquilla bassa
IGND = µA 23 con un carico da 0 mA
IGND = µA 170 con il carico di 300 mA
Corrente bassa di arresto: <1>
Tensione bassa di interruzione procedura: 66 sistemi MV al carico di 300 mA
Accuratezza di tensione in uscita: ±1%
Fino a 31 opzione di tensione dell'fisso-uscita disponibile da 0,8 V a 3,0 V
la tensione dell'Regolabile-uscita varia 0,8 V a 3,0 V (ADP171)
Accuratezza sopra la linea, il carico e la temperatura: ±3%
Stalla con il piccolo 1 condensatore ceramico dell'uscita del µF
Una prestazione di PSRR dB 70 del dB a 10 chilocicli e 73 a 1 chilociclo
A basso rumore: 30 µV rms a VOUT = 0,8 V
Limite corrente e protezione termica di sovraccarico
controllato a logica permetta a
Comprima 5 il pacchetto del cavo TSOT
Applicazioni di ADP171AUJZ-R7
Macchina fotografica digitale dei telefoni cellulari ed audio dispositivi
Attrezzatura portatile ed a pile
Rifornimenti di DSP/FPGA/microprocessor
Regolamento di cc-cc della posta
Classificazioni dell'esportazione & ambientali di ADP171AUJZ-R7
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
