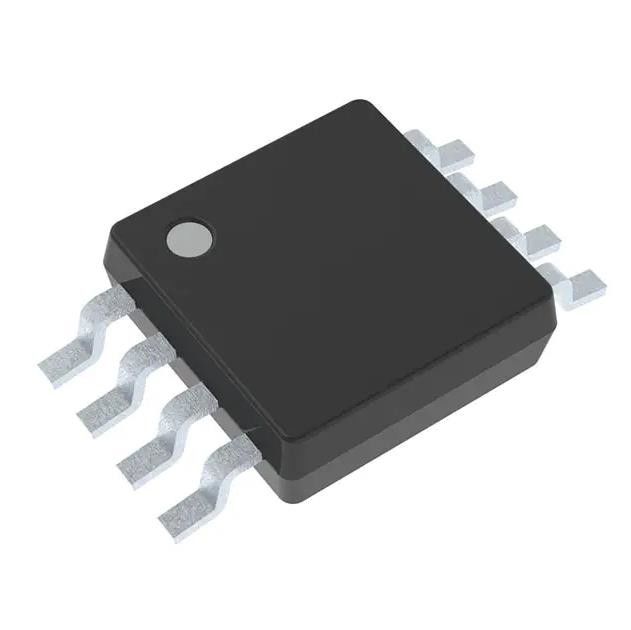

Livello di tensione BIDIREZIONALE 8VSSOP di PCA9306DCUR IC TRANSLTR 1,2 V ~ 3,3 V

Descrizione di prodotto

Livello di tensione BIDIREZIONALE 8VSSOP di PCA9306DCUR IC TRANSLTR 1,2 V ~ 3,3 V

Manica 8-VSSOP del circuito 2 di Bidirectional 1 del traduttore del livello di tensione

Specifiche di PCA9306DCUR

Caratteristiche di PCA9306DCUR

• traduttore bidirezionale di 2 bit per le linee dello SCL e di SDA nelle applicazioni misto di I2C

• Io 2C e SMBus compatibili

• Ritardo di propagazione massimo meno di di 1,5 NS per accomodare standard-modo e dispositivi di rapido modo I2C e regolatori multipli

• Permette della la traduzione livella della tensione in mezzo

– 1.2-V VREF1 e 1.8-V, 2.5-V, 3.3-V, o 5-V VREF2

– 1.8-V VREF1 e 2.5-V, 3.3-V, o 5-V VREF2

– 2.5-V VREF1 e 3.3-V o 5-V VREF2

– 3.3-V VREF1 e 5-V VREF2

• Fornisce la traduzione bidirezionale di tensione senza il perno della direzione

• La resistenza bassa dello Su stato 3.5-Ω fra input ed i porti di uscita fornisce meno distorsione del segnale

• porti dell'ingresso/uscita dello Aperto scolo I2C (SCL1, SDA1, SCL2 e SDA2)

• porti tolleranti dell'ingresso/uscita di 5-V I2C per sostenere operazione misto del segnale

• Perni ad alta impedenza SCL1, SDA1, SCL2 e SDA2 per en = minimo

• operazione senza imprigionamento per isolamento quando en = minimo

• Attraversi la piedinatura per facilità del percorso stampato-circuitboard della traccia

• La prestazione del fermo-su supera 100 mA per JESD 78, classe II

• La protezione di ESD supera JESD 22

– modello del Umano-corpo 2000-V (A114-A)

– modello del Fare pagare-dispositivo 1000-V (C101)

Applicazioni di PCA9306DCUR

• I 2C, SMBus, PMBus, MDIO, UART, SDIO a bassa velocità, GPIO ed altre interfacce del due-segnale

• Server

• Router (attrezzatura di commutazione delle Telecomunicazioni)

• Personal computer

• Automazione industriale

Classificazioni dell'esportazione & ambientali di PCA9306DCUR
