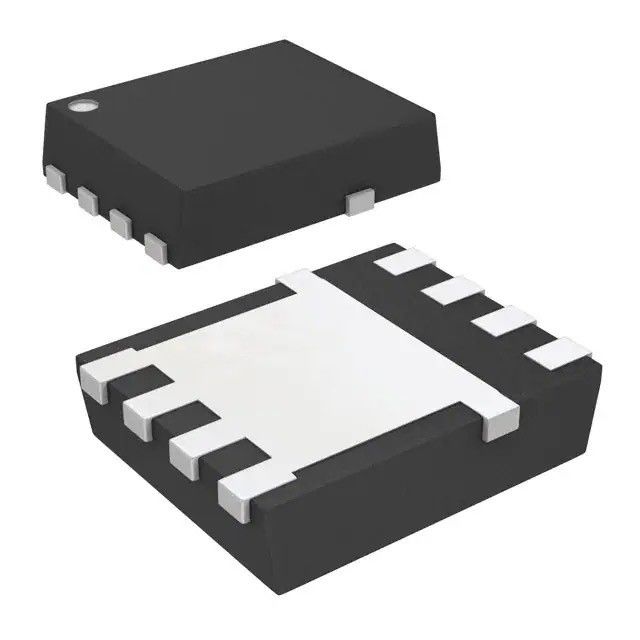

CSD18532NQ5B IC Chip Mosfet N-Ch 60v 22a/100a 8vson 6V 10V 3.2W
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | CSD18532NQ5B |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo del FET: | N-Manica |
|---|---|---|---|
| Tecnologia: | MOSFET (ossido di metallo) | Corrente - scolo continuo (identificazione) @ 25°C: | 22A (tum), 100A (TC) |
| Tensione di controllo (Max Rds On, Min Rds On): | 6V, 10V | RDS (massimo) @ sull'identificazione, Vgs: | 3.4mOhm @ 25A, 10V |
| Identificazione di Vgs (Th) (massimo) @: | 3.4mOhm @ 25A, 10V | Vuoti a tensione di fonte (Vdss): | 60 V |
Descrizione di prodotto
Circuito integrato Chip Mosfet N-Ch 60v 22a/100a 8vson di CSD18532NQ5B
Positivo 1.2V regolabile di Buck Switching Regulator IC LM2676SX-ADJ NOPB
Specifiche di CSD18532NQ5B
| TIPO | DESCRIZIONE |
| Categoria | Prodotti a semiconduttori discreti |
| Transistor | |
| FETs, MOSFETs | |
| Singoli FETs, MOSFETs | |
| Mfr | Texas Instruments |
| Serie | NexFET™ |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| 庐 della Digi-bobina | |
| Stato del prodotto | Attivo |
| Tipo del FET | N-Manica |
| Tecnologia | MOSFET (ossido di metallo) |
| Vuoti a tensione di fonte (Vdss) | 60 V |
| Corrente - scolo continuo (identificazione) @ 25°C | 22A (tum), 100A (TC) |
| Tensione di controllo (Max Rds On, Min Rds On) | 6V, 10V |
| RDS (massimo) @ sull'identificazione, Vgs | 3.4mOhm @ 25A, 10V |
| Identificazione di Vgs (Th) (massimo) @ | 3.4mOhm @ 25A, 10V |
| Tassa del portone (Qg) (massimo) @ Vgs | 64 nC @ 10 V |
| Vgs (massimo) | ±20V |
| Capacità introdotta (Ciss) (massimo) @ Vds | 5340 PF @ 30 V |
| Caratteristica del FET | - |
| Dissipazione di potere (massima) | 3.2W (tum) |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto del dispositivo del fornitore | 8-VSON-CLIP (5x6) |
| Pacchetto/caso | 8-PowerTDFN |
| Numero del prodotto di base | CSD18532 |
Caratteristiche di CSD18532NQ5B
-
Resistenza del Basso termale
-
Valanga valutata
-
Placcatura terminale senza piombo
-
RoHS compiacente
-
Alogeno libero
-
FIGLIO 5 millimetri di × un pacchetto di plastica da 6 millimetri
-
1Qg e Qgdultrabassi
Applicazioni di CSD18532NQ5B
-
Conversione di CC-CC
-
Raddrizzatore sincrono laterale secondario
-
Commutatore laterale primario isolato del convertitore
-
Controllo motorio
Classificazioni dell'esportazione & ambientali di CSD18532NQ5B
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
