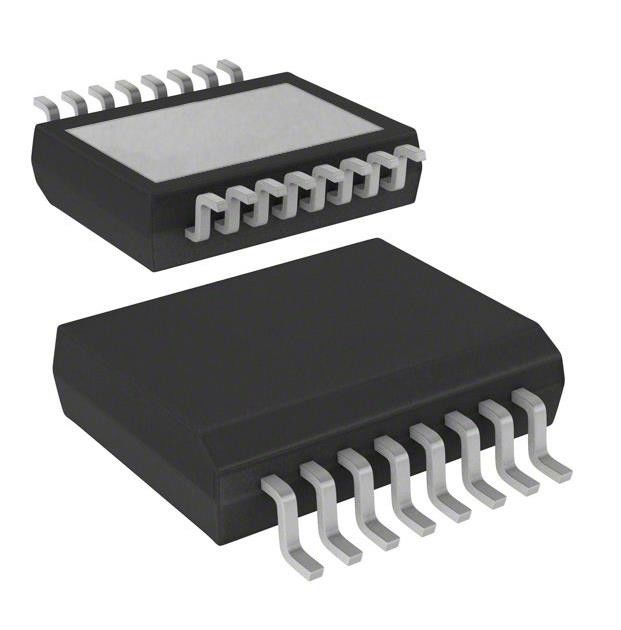

VND7030AJTR Power Switch/Driver CI 1:1 N-Channel 40A PowerSSO-16
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | VND7030AJTR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero delle uscite: | 2 | Rapporto - Input:Output: | 1:1 |
|---|---|---|---|
| Configurazione dell'uscita: | Alto lato | Tipo di uscita: | N-Manica |
| Interfaccia: | INSERITA/DISINSERITA | Tensione - Carico: | 4V ~ 28V |
| Tensione - rifornimento (Vcc/Vdd): | Non richiesto | Corrente - uscita (massima): | 40A |
Descrizione di prodotto
VND7030AJTR Interruttore di alimentazione / driver IC 1:1 N-Channel 40A PowerSSO-16
IC PWR DRVR N-CHAN 1:1 PWRSSO16
Specificità diVND7030AJTR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Interruttori di distribuzione dell'energia, driver di carico | |
| Mfr | STMicroelettronica |
| Serie | VIPowerTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di interruttore | Scopo generale |
| Numero di uscite | 2 |
| Rapporto - Input:Output | 1:1 |
| Configurazione di uscita | Alto lato |
| Tipo di uscita | Canale N |
| Interfaccia | Attivazione/disattivazione |
| Tensione - carico | 4V ~ 28V |
| Voltaggio - alimentazione (Vcc/Vdd) | Non richiesto |
| Corrente di uscita (massimo) | 40A |
| Rds On (Tipo) | 31 mOhm |
| Tipo di input | Non invertevole |
| Caratteristiche | Ripristino automatico, segnale di stato |
| Protezione contro i difetti | Limitare la corrente (fissa), rilevare carico aperto, sovra-temperatura, sovra-tensione, UVLO |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | PowerSSO-16 |
| Confezione / Cassa | 16-PowerLFSOP (0,154", 3,90 mm di larghezza) |
| Numero del prodotto di base | VND7030 |
CaratteristichediVND7030AJTR
• Qualificato in settore automobilistico
• Generale
− driver intelligente a doppio canale con feedback analogico MultiSense
− corrente di standby molto bassa
- Compatibile con uscite CMOS da 3 e 5 V
• Funzioni diagnostiche MultiSense
- Ripetizione analogica multiplexata di: corrente di carico con specchio di corrente proporzionale ad alta precisione, tensione di alimentazione VCC e temperatura del dispositivo TCHIP
- Indicazione di sovraccarico e di corto collegamento a terra (limitazione della potenza)
− Indicazione di spegnimento termico
− rilevamento del carico aperto in stato OFF
− corto di uscita per il rilevamento VCC
− abilitare/disattivare il senso
• Protezioni
- Disattivazione a bassa tensione
- Spina di sovratensione
- Limitazione della corrente di carico
− autolimitazione dei transitori termici rapidi
- Blocco configurabile in caso di eccesso di temperatura o limitazione di potenza con pin di ripristino di guasti dedicato
- Perdita di terreno e perdita di VCC
− batteria inversa con componenti esterni
- Protezione dalle scariche elettrostatiche
• Generale
− driver intelligente a doppio canale con feedback analogico MultiSense
− corrente di standby molto bassa
- Compatibile con uscite CMOS da 3 e 5 V
• Funzioni diagnostiche MultiSense
- Ripetizione analogica multiplexata di: corrente di carico con specchio di corrente proporzionale ad alta precisione, tensione di alimentazione VCC e temperatura del dispositivo TCHIP
- Indicazione di sovraccarico e di corto collegamento a terra (limitazione della potenza)
− Indicazione di spegnimento termico
− rilevamento del carico aperto in stato OFF
− corto di uscita per il rilevamento VCC
− abilitare/disattivare il senso
• Protezioni
- Disattivazione a bassa tensione
- Spina di sovratensione
- Limitazione della corrente di carico
− autolimitazione dei transitori termici rapidi
- Blocco configurabile in caso di eccesso di temperatura o limitazione di potenza con pin di ripristino di guasti dedicato
- Perdita di terreno e perdita di VCC
− batteria inversa con componenti esterni
- Protezione dalle scariche elettrostatiche
ApplicazionidiVND7030AJTR
• Tutti i tipi di carichi resistivi, induttivi e capacitivi per autoveicoli
• Specie destinate a luci di segnalazione per autoveicoli (fino a 2 combinazioni posteriori parallele o LED P21W o SAE1156 e R5W)
Classificazioni ambientali ed esportazionidiVND7030AJTR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
