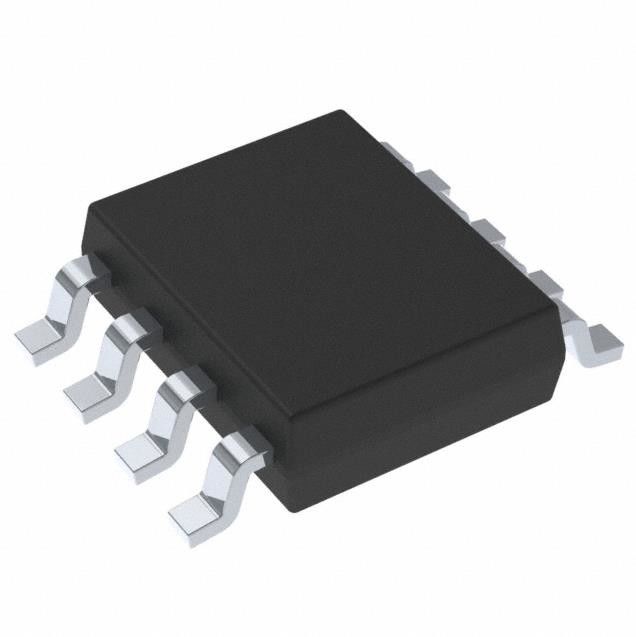

TPS54360DDAR Regolatore a commutazione IC Positivo Reg Bck Split Rail Adj 8sopwr
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS54360DDAR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Configurazione di uscita: | Positivo | Topologia: | Dollaro, ferrovia spaccata |
|---|---|---|---|
| Tipo dell'uscita: | regolabile | Numero delle uscite: | 1 |
| Tensione - introdotta (min): | 4.5V | Tensione - introdotta (massimo): | 60V |
| Tensione - uscita (min/riparato): | 0.8V | Tensione - uscita (massima): | 58.8V |
| Evidenziare: | TPS54360DDAR Regolatore a commutazione IC,TPS54360DDAR,Reg Bck Split Rail Adj 8sopwr |
||
Descrizione di prodotto
TPS54360DDAR Transistor Ic Chip Ic Reg Bck Split Rail Adj 8sopwr
TPS54360DDAR Regolatore a commutazione IC Positivo Reg Bck Split Rail Adj 8sopwr
Buck, guida divisa Regolatore a commutazione IC Positivo Regolabile 0,8V 1 uscita 3,5A 8-PowerSOIC (0,154", 3,90mm di larghezza)
Specifiche di TPS54360DDAR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Regolatori a commutazione DC DC | |
| Mfr | Strumenti texani |
| Serie | Modalità Eco™ |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Stato del prodotto | Non per nuovi design |
| Funzione | Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | Buck, binario diviso |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Tensione - Ingresso (Min) | 4,5 V |
| Tensione - Ingresso (max) | 60 V |
| Tensione - Uscita (Min/Fisso) | 0,8 V |
| Tensione - Uscita (max) | 58,8 V |
| Corrente - Uscita | 3,5 A |
| Frequenza - Commutazione | 100 kHz ~ 2,5 MHz |
| Raddrizzatore sincrono | NO |
| temperatura di esercizio | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 8-PowerSOIC (0,154", 3,90 mm di larghezza) |
| Pacchetto dispositivo fornitore | PowerPad 8-SO |
| Numero del prodotto di base | TPS54360 |
Caratteristichedi TPS54360DDAR
• Da 4,5 V a 60 V (65 V ass max)Intervallo di input
• Corrente continua 3,5 A, 4,5 APicco minimoLimite di corrente dell'induttore
• Controllo modalità corrente DC/DCConvertitore
• MOSFET lato alto da 92 mΩ
• Elevata efficienza con carichi leggericon salto dell'impulsoModalità Eco™
• Bassa caduta di tensione con carichi leggeriSTIVALE integratoRicarica FET
• 146 μA di funzionamento a riposoAttuale
• Corrente di arresto di 2 μA
• Commutazione fissa da 100 kHz a 2,5 MHz Frequenza
• Sincronizza con l'orologio esterno
• Tensione UVLO regolabile eIsteresi
• Soft Start interno
• Accurata corrente ciclo per cicloLimite
• Termico, sovratensione eRipiegamento di frequenzaProtezione
• Tensione interna 0,8 V 1%.Riferimento
• HSOIC a 8 terminali con PowerPAD™Pacchetto
• Da –40°C a 150°C TJ in funzioneAllineare
• Creare un design personalizzato utilizzando il fileTPS54360 conil WEBENCH® Power Designer
Applicazioni di TPS54360DDAR
• Sistemi di alimentazione industriali, automobilistici e di comunicazione a 12 V, 24 V e 48 V
Classificazioni ambientali e di esportazione di TPS54360DDAR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
