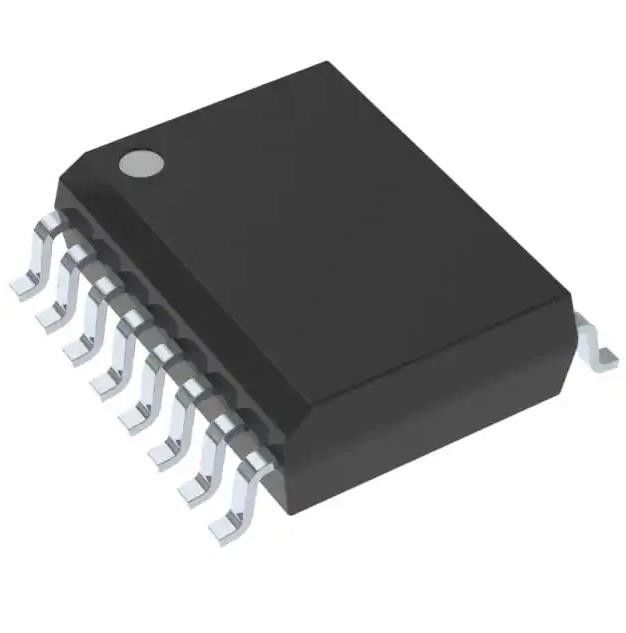

Manica 150Mbps 25kV/µs CMTI 16-SOIC dell'isolatore 4243Vrms 4 di ISO7641FMDWR Digital
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ISO7641FMDWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero dei canali: | 4 | Input - lato 1/Side 2: | 3/1 |
|---|---|---|---|
| Tipo di Manica: | Unidirezionale | Tensione - isolamento: | 4243Vrms |
| Immunità transitoria di modo comune (min): | 25kV/µs | Tasso di dati: | 150Mbps |
| TpLH/tpHL di ritardo di propagazione (massimo): | 10.5ns, 10.5ns | Distorsione di larghezza di impulso (massima): | 2ns |
Descrizione di prodotto
Manica 150Mbps 25kV/µs CMTI 16-SOIC dell'isolatore 4243Vrms 4 di ISO7641FMDWR Digital
Manica per tutti gli usi 150Mbps 25kV/µs CMTI 16-SOIC (0,295", larghezza dell'isolatore 4243Vrms 4 di Digital di 7.50mm)
Specifiche di ISO7641FMDWR
| TIPO | DESCRIZIONE |
| Categoria | Isolatori |
| Isolatori di Digital | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Stato del prodotto | Attivo |
| Tecnologia | Accoppiamento capacitivo |
| Tipo | Uso generale |
| Potere isolato | Nessun |
| Numero dei canali | 4 |
| Input - lato 1/Side 2 | 3/1 |
| Tipo di Manica | Unidirezionale |
| Tensione - isolamento | 4243Vrms |
| Immunità transitoria di modo comune (min) | 25kV/µs |
| Tasso di dati | 150Mbps |
| TpLH/tpHL di ritardo di propagazione (massimo) | 10.5ns, 10.5ns |
| Distorsione di larghezza di impulso (massima) | 2ns |
| Tempo di aumento/caduta (tipo) | 1.6ns, 1ns |
| Tensione - rifornimento | 2.7V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 125°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 16-SOIC (0,295", larghezza di 7.50mm) |
| Pacchetto del dispositivo del fornitore | 16-SOIC |
| Numero del prodotto di base | ISO7641 |
Caratteristiche di ISO7641FMDWR
• Segnalazione del tasso: 150 Mbps
• Basso consumo energetico, ICC tipico per Manica (rifornimenti 3.3-V):
– ISO7640FM: 2 mA a 25 Mbps
– ISO7641FM: 2,4 mA a 25 Mbps
• Ritardo di propagazione basso: 7 NS tipici
• L'uscita stabilizza allo Basso stato nel modo a sicurezza intrinseca
• Ampia gamma di temperature: – 40°C a 125°C
• immunità transitoria 50-KV/µs, tipica
• Lunga vita con la barriera di isolamento SiO2
• Funziona a partire dai livelli logici del rifornimento 2.7-V, 3.3-V e 5-V
• Ampio pacchetto del corpo SOIC-16
• Sicurezza ed approvazioni regolarici
– 6000 VPK/4243 VRMS per 1 minuto per UL 1577
– Sovratensione transitoria del VDE 6000 VPK, tensione di funzionamento di 1414 VPK per VDE di BACCANO V V 0884-10 (VDE V 0884-10): 2006-12
– Avviso di accettazione componente di CSA 5A, informazioni del dispositivo di IEC (1) norme dell'attrezzatura dell'estremità di 60950-1, di IEC 61010-1 e di IEC 60601-1
– Isolamento rinforzato di TUV 5 KVRMS per SOIC (16) 10,30 millimetri di × 7,50 millimetro EN/UL/CSA 61010-1
– Isolamento rinforzato di CQC per GB4943.1-2011
Applicazioni di ISO7641FMDWR
• Sostituzione dell'accoppiatore ottico in:
– Fieldbus industriale
– Profibus
– Modbus
– Canali omnibus di dati di DeviceNet™
– Interfaccia del servocomando
– Controllo motorio
– Alimentazioni elettriche
– Pacchetti della batteria
Classificazioni dell'esportazione & ambientali di ISO7641FMDWR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
